【ZOL中关村在线原创评测】时隔几年时间，微星终于为AM5平台带来了首款UNIFY暗影系列的新品：微星MEG X870E UNIFY-X MAX暗影主板。这款主板在今年CES上一亮相就受到了广泛关注，因为上一次在AMD平台见到微星UNIFY系列，还要追溯到X570主板时期。而UNIFY-X的命名，也意味着这款主板将重点针对内存进行特化超频优化，并采用了双DDR5插槽设计，以最大化内存信号完整性和超频潜力。那么今天我们就来全面评测这款备受超频爱好者期待的微星MEG X870E UNIFY-X MAX暗影主板。
1 微星MEG X870E UNIFY-X MAX暗影主板介绍

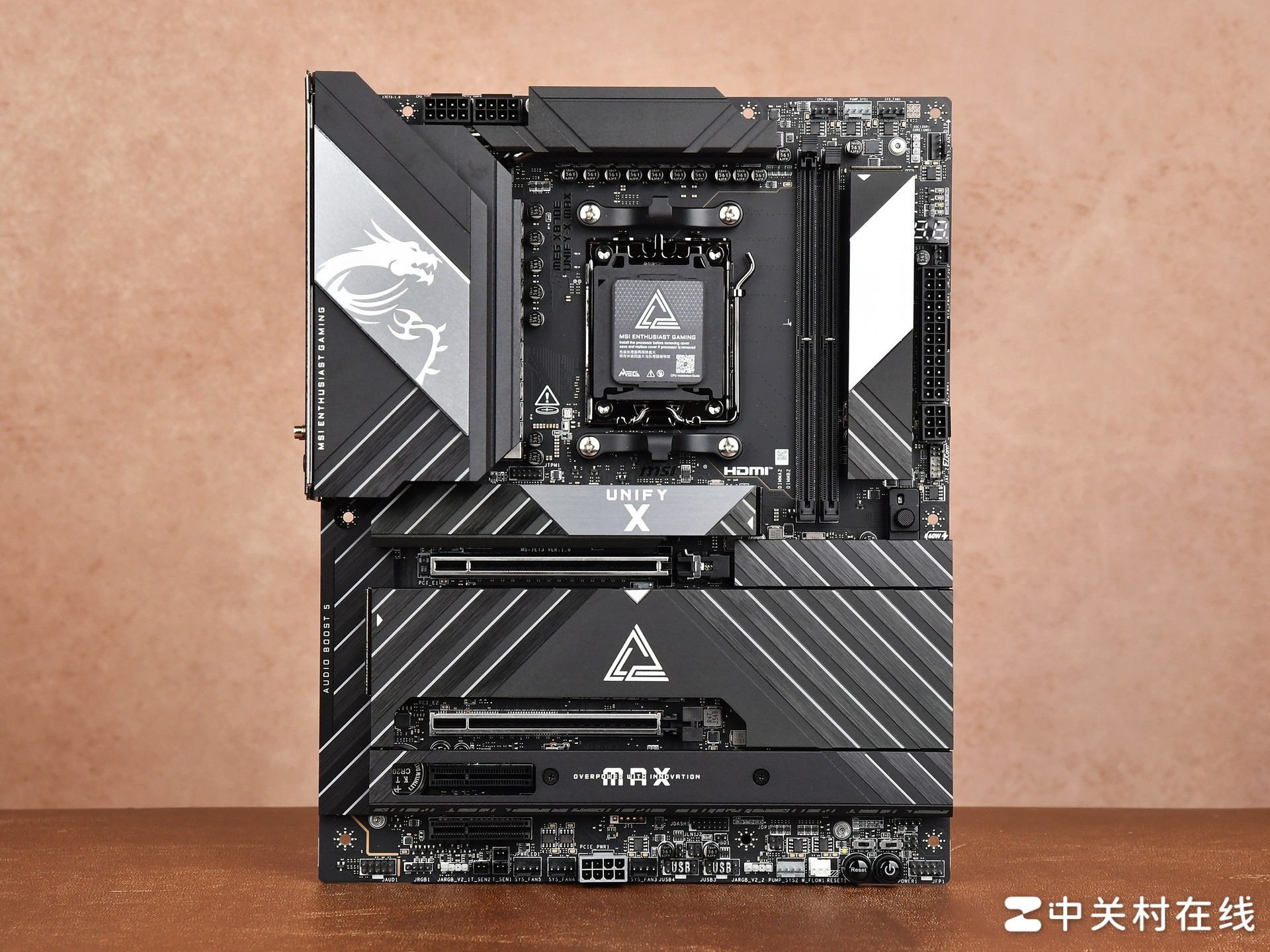

微星MEG X870E UNIFY-X MAX暗影主板采用了标准ATX板型，外观上延续了UNIFY系列标志性的纯黑高端工程美学设计，颜值内敛却气场全开，这代暗影主板采用深色调配色与全覆盖铝合金散热装甲，VRM区域与M.2区域均配备FROZRII散热方案，装甲上辅以银色龙纹装饰和UNIFY-X的LOGO打造了独特视觉效果，上手的沉重感也能明显感受到这是一款质量与质感并存的主板。同时在细节设计上，这款主板采用8层服务器级2oz加厚铜箔PCB，并为关键接口提供防刮保护，进一步提升耐用性与稳定性。

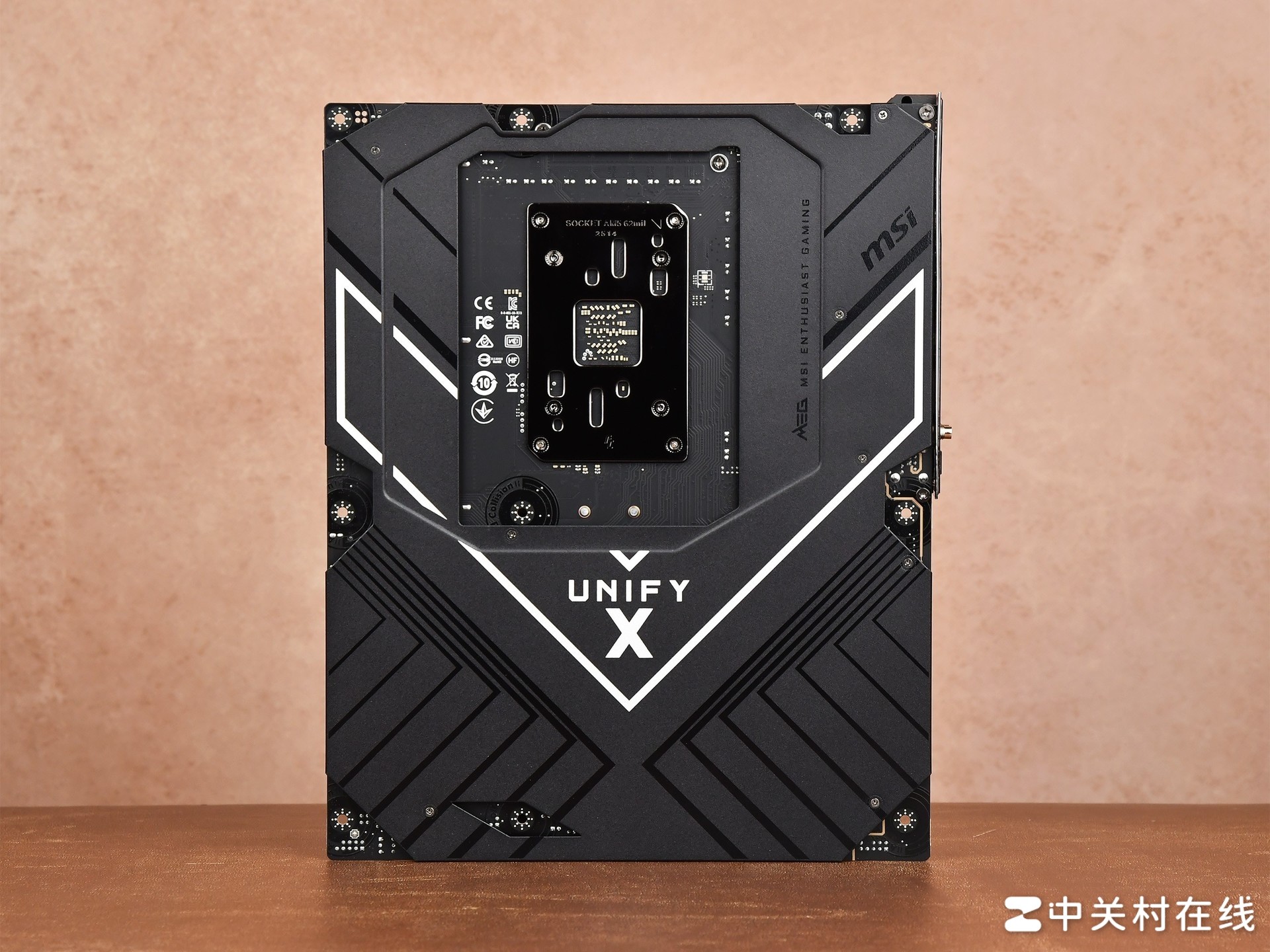

微星MEG X870E UNIFY-X MAX暗影主板配备全金属强化背板，可以大幅提升PCB结构强度与抗变形能力，并且能优化电气性能并提供辅助散热效果。

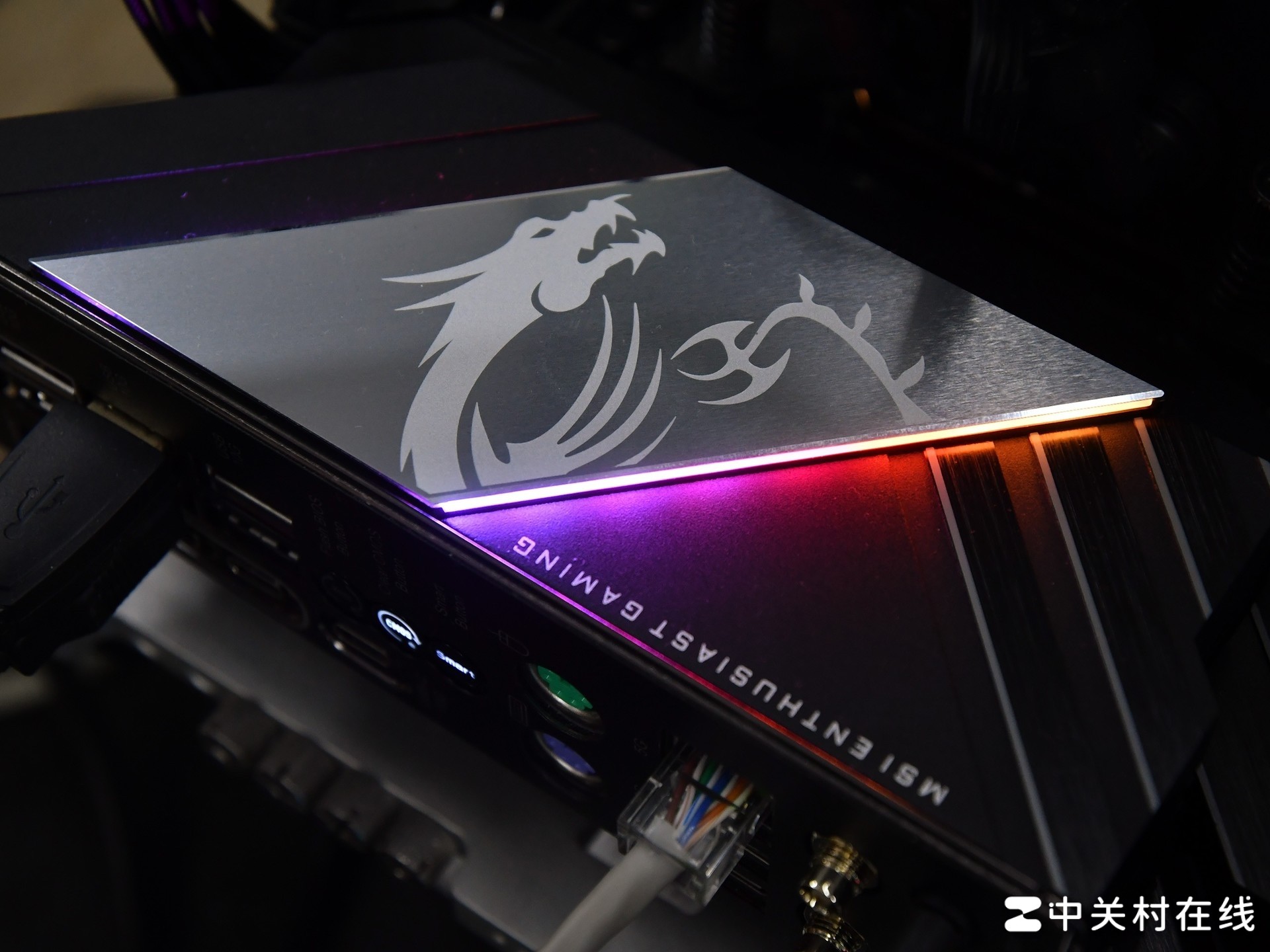

微星MEG X870E UNIFY-X MAX暗影主板增加了光效，但是不多，在VRM散热盔甲上的龙纹LOGO下方增加了一排灯珠，不会造成光污染，延续暗影系列一贯无冗余装饰，专注极致性能设计语言。

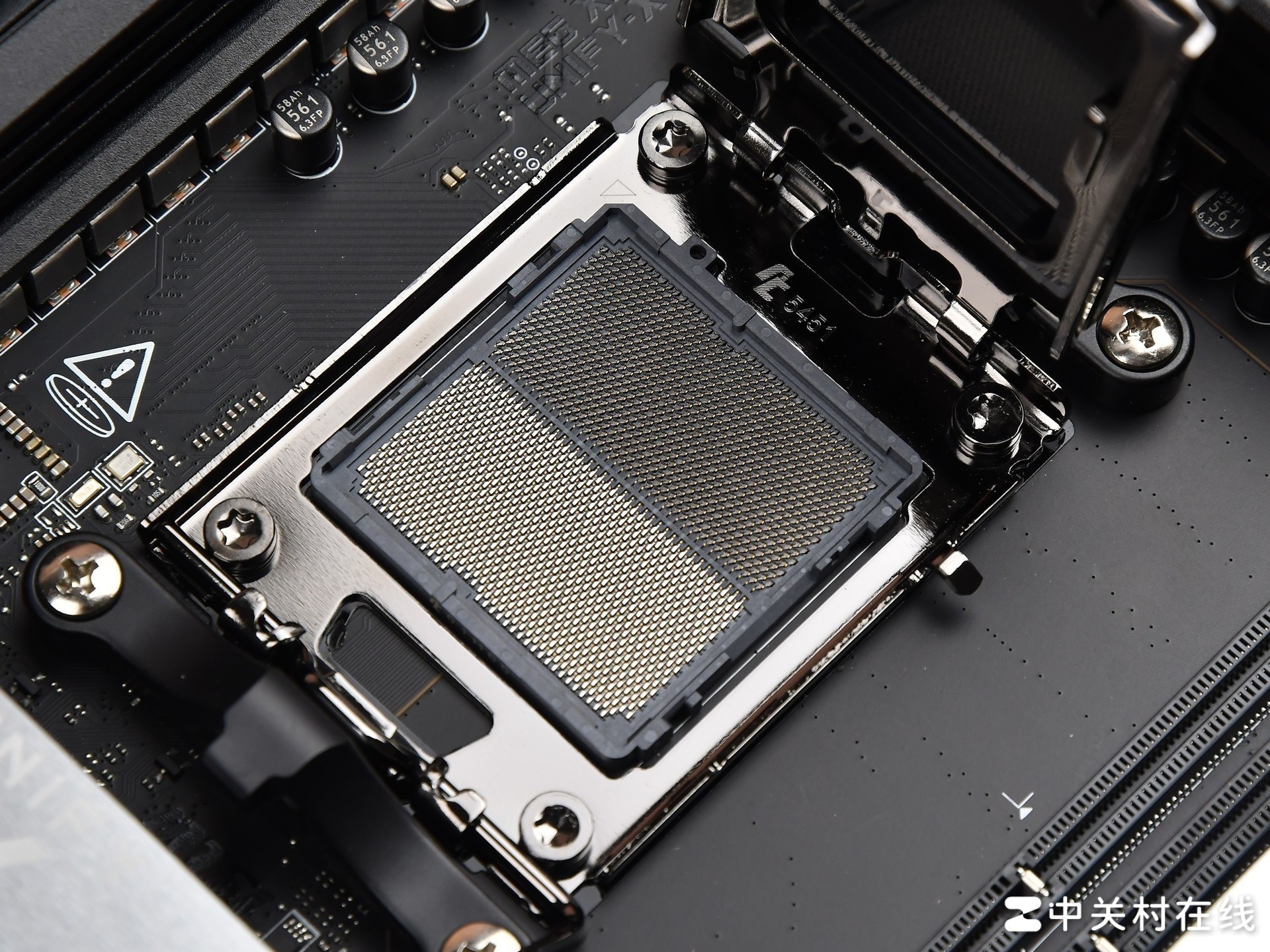

这款主板基于AM5插槽设计，AM5平台寿命与AM4相比只多不少，AMD之前也承诺会支持到2027年+，包括过段时间要发布的AMD 锐龙9 9950X3D2都能完美兼容。

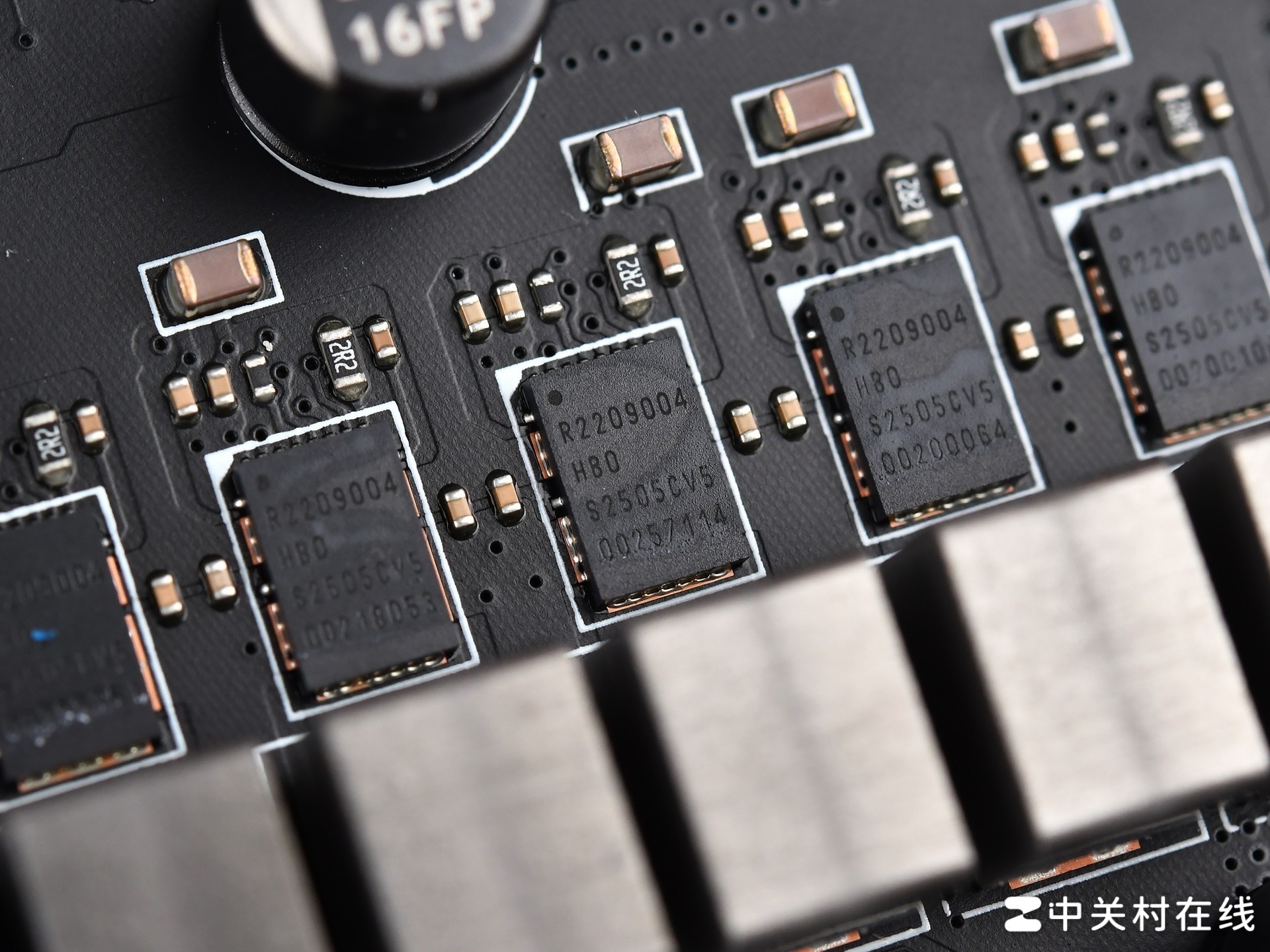

供电方面，微星MEG X870E UNIFY-X MAX暗影主板不愧是MEG主板，这次采用18+2+1智能供电模组设计，核心单相高达110A SPS智能供电模块，型号为R2209004。这套供电模组能够轻松输出远超300W的高负载功耗，因此足以支撑锐龙9 9950X/X3D这一级别旗舰锐龙处理器在PBO火力全开下的负载输出，适合追求极限性能的玩家深刻挖掘硬件潜力。

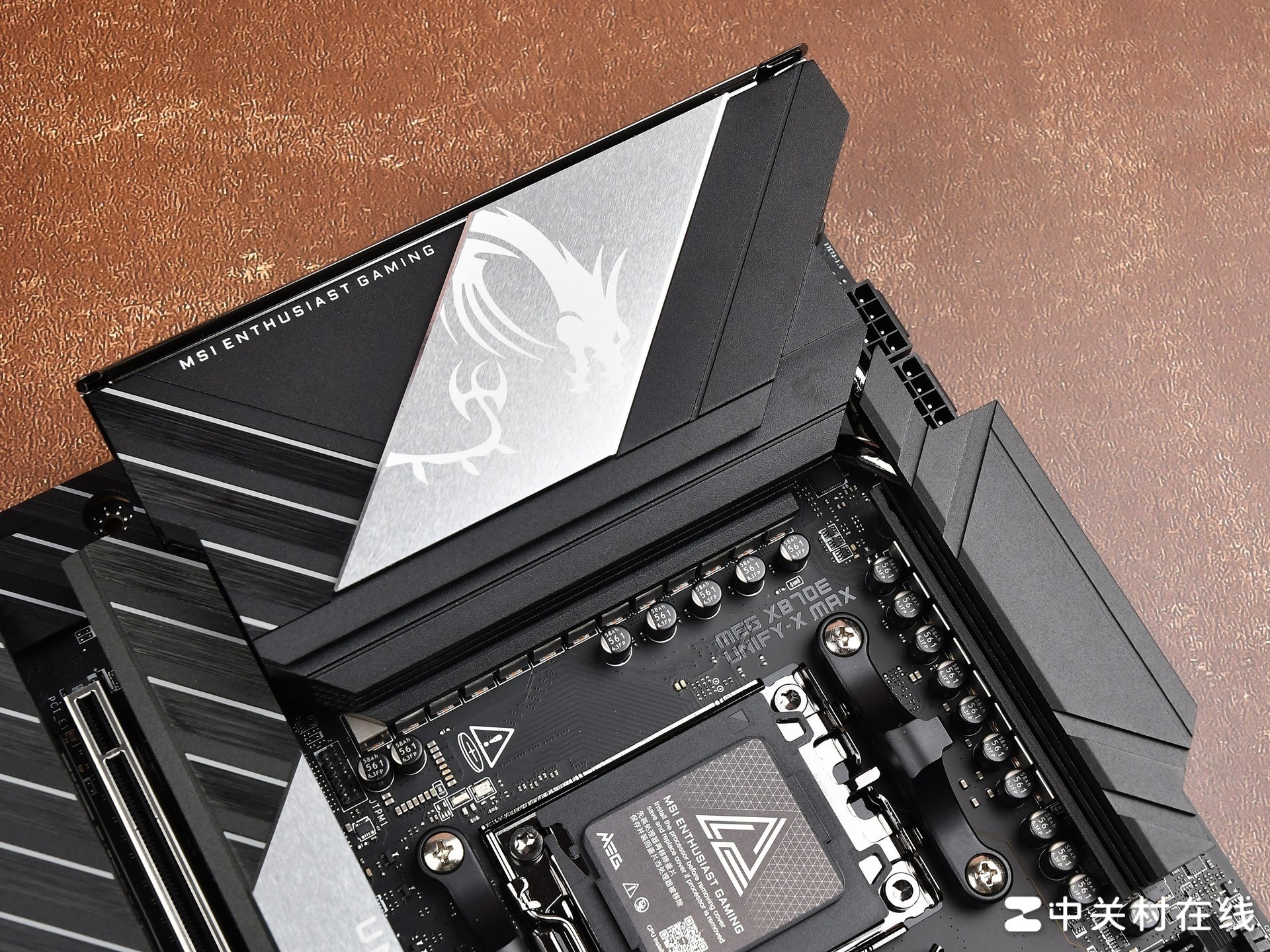

微星MEG X870E UNIFY-X MAX暗影主板也为供电系统提供了一套厚实的全覆盖VRM散热模组，配备铝合金散热装甲、直触式热管，并为MOS管准备9W/mK高导热垫，进一步提升整体散热效率，确保高负载下依旧温度健康。

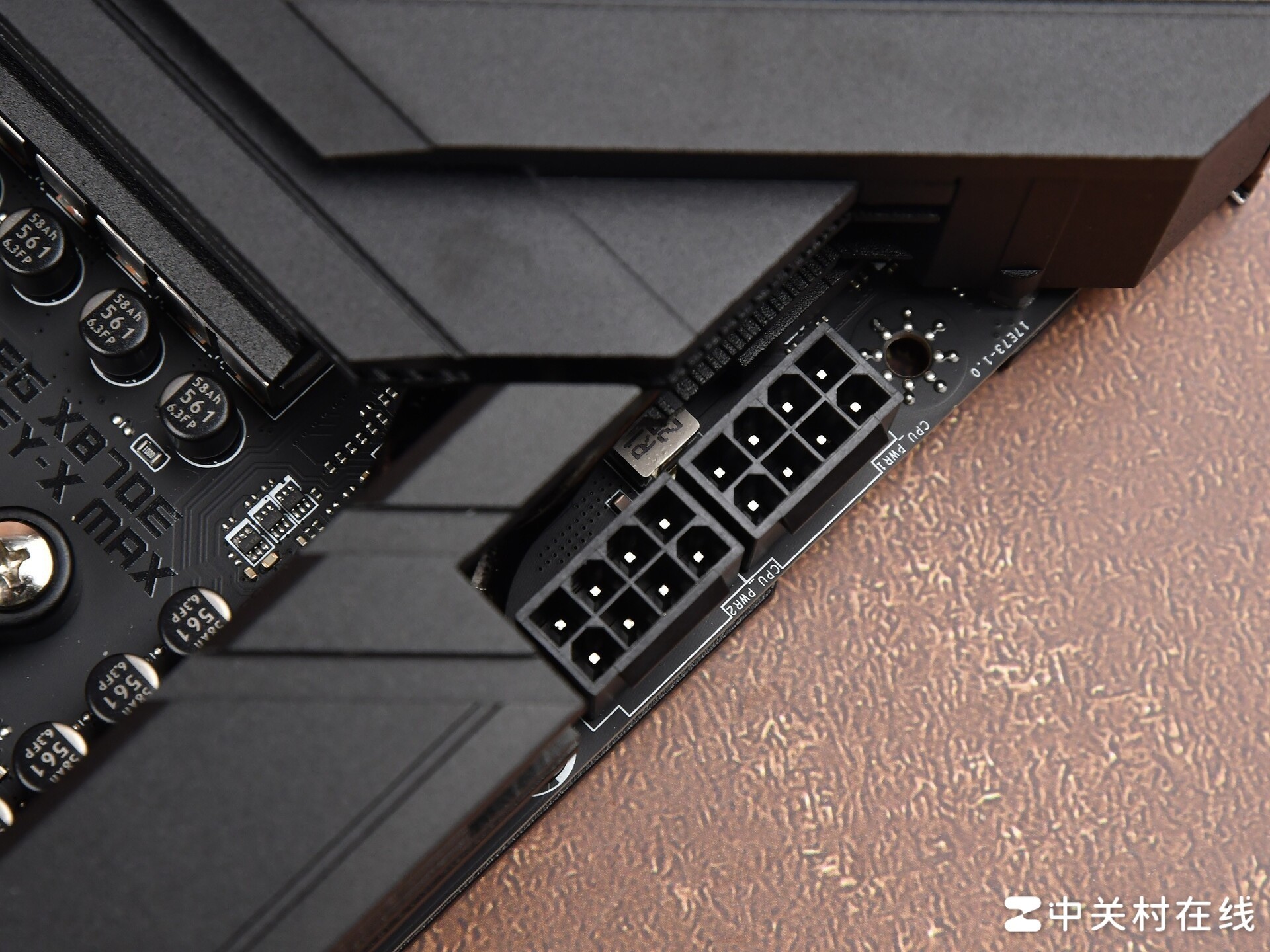

这款主板的CPU供电接口为2×8Pin。通常单8Pin即可满足旗舰处理器的极限负载，双8Pin在此基础上不仅能输出更高的功耗，也能进一步缓解线材压力，稳定又可靠。

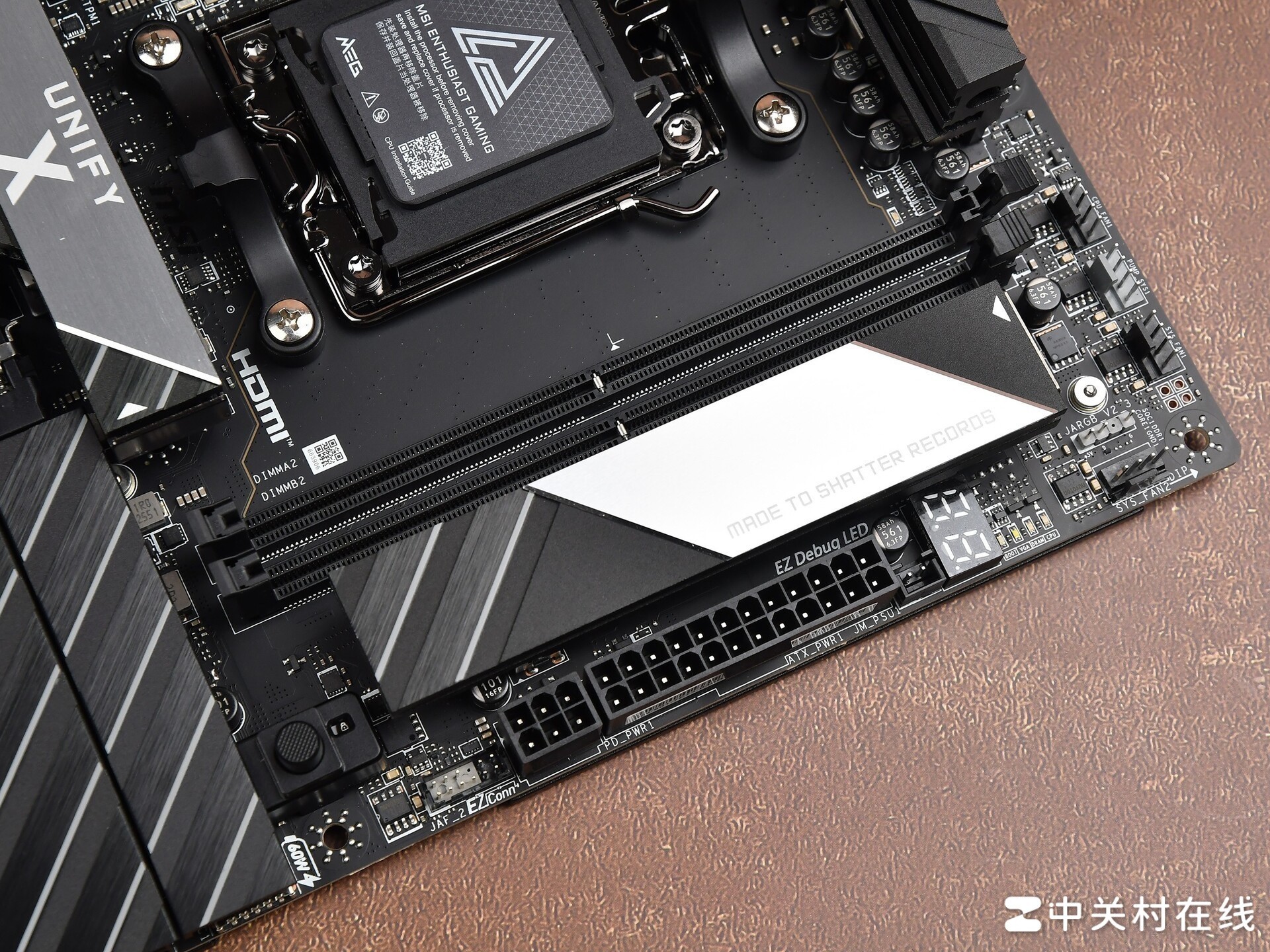

微星MEG X870E UNIFY-X MAX暗影主板提供2组DDR5内存插槽，最高支持DDR5 10600+ MT/s，最大支持128GB，支持AMD EXPO和Memory Boost内存优化技术。同时微星采用了SMT焊接工艺和MSI Memory Boost技术，通过优化布线和信号质量，让内存延迟显著降低，而且在BIOS引入了全新Latency Killer内存延迟优化技术，一键开启即可进一步降低延迟。

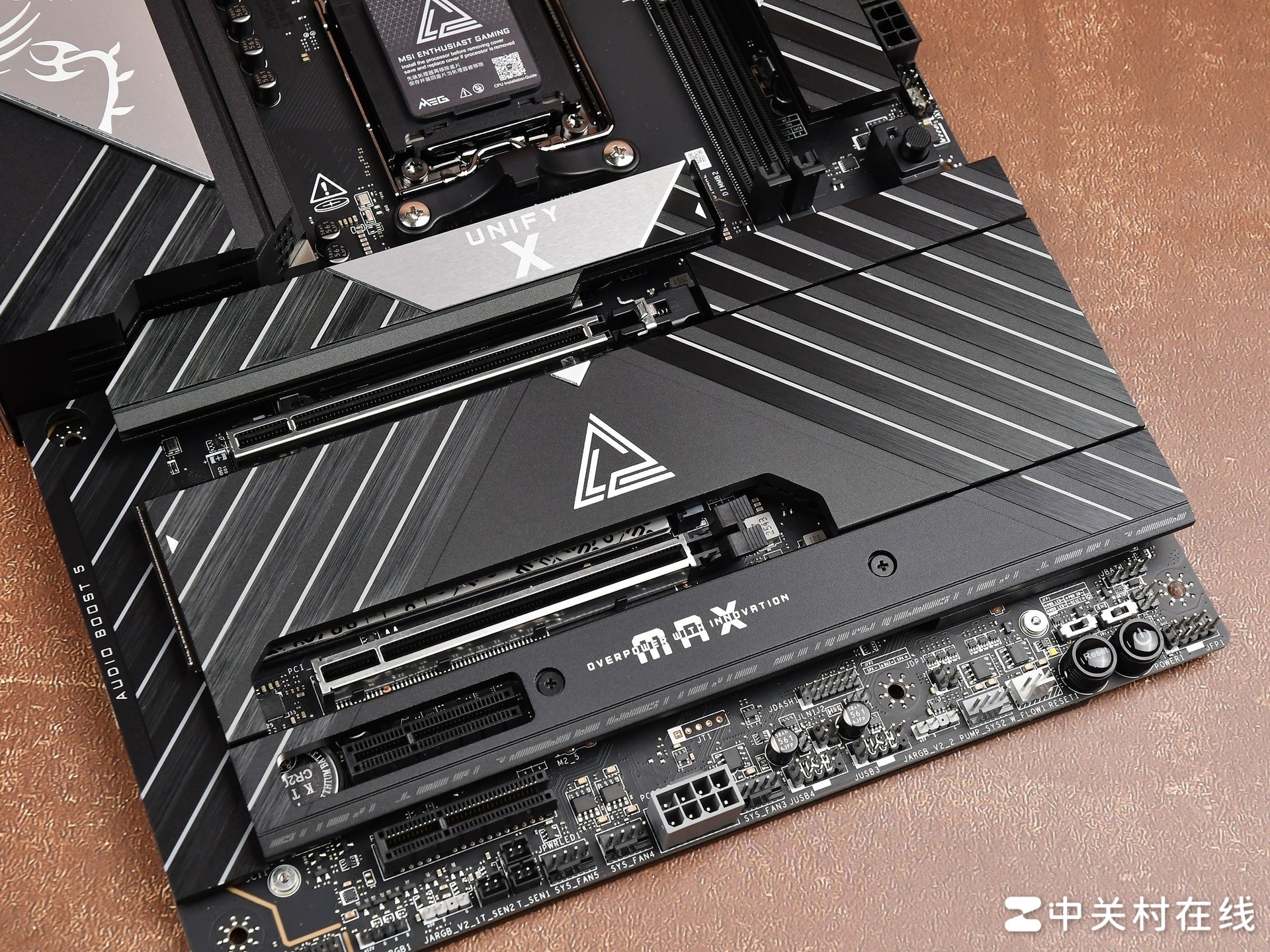

扩展上，微星MEG X870E UNIFY-X MAX暗影主板总共提供4根PCIe插槽，包含一根PCIe 5.0 x16插槽，一根PCIe 5.0 x8插槽，以及两根芯片组提供的PCIe4.0 x4和PCIe 3.0 x4插槽，其中两根PCIe 5.0插槽均使用高强度合金加固，以避免高端旗舰显卡过重而压坏插槽。

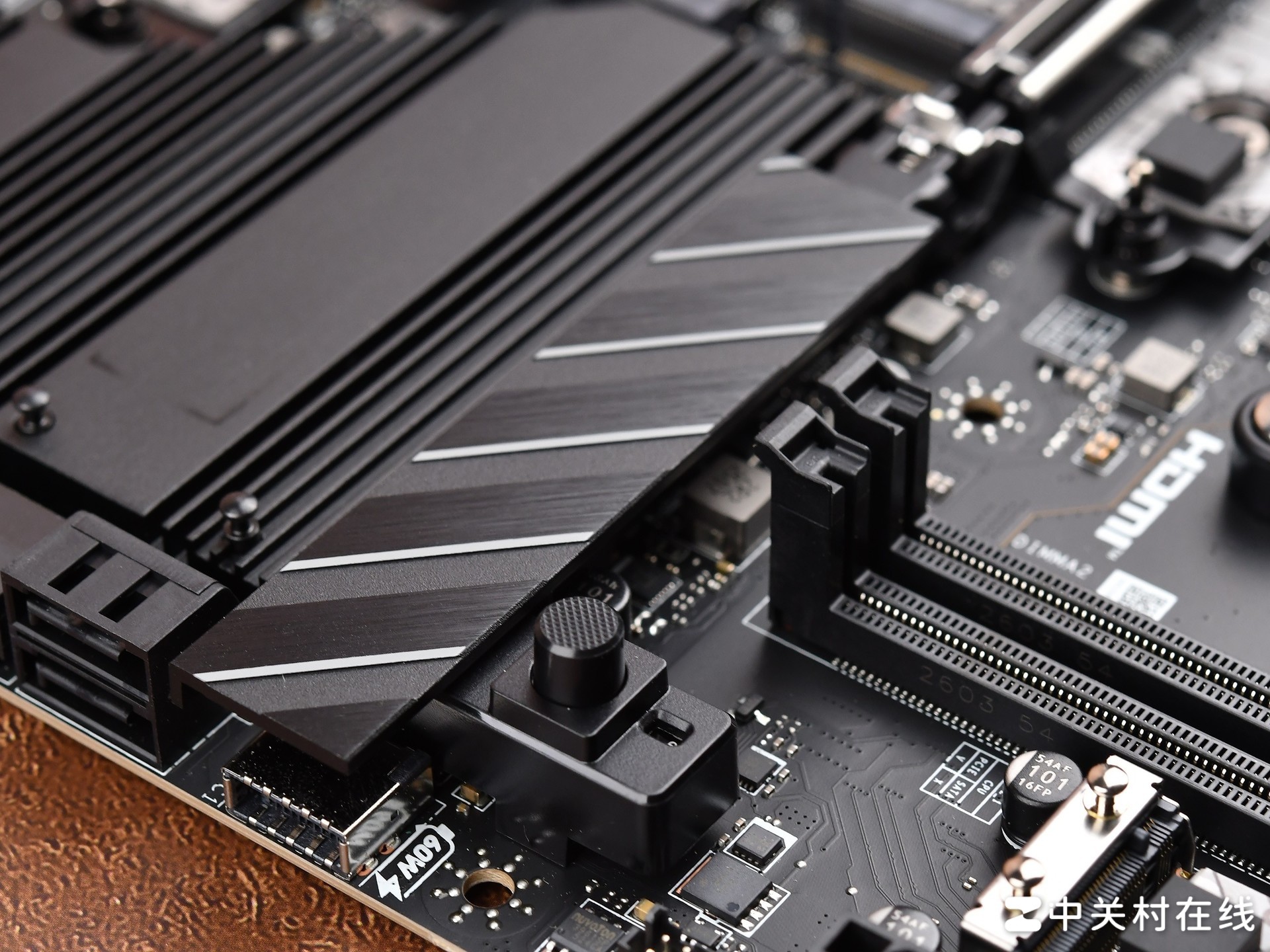

微星也为用户准备了显卡快拆键，轻松一按即可拆装显卡。

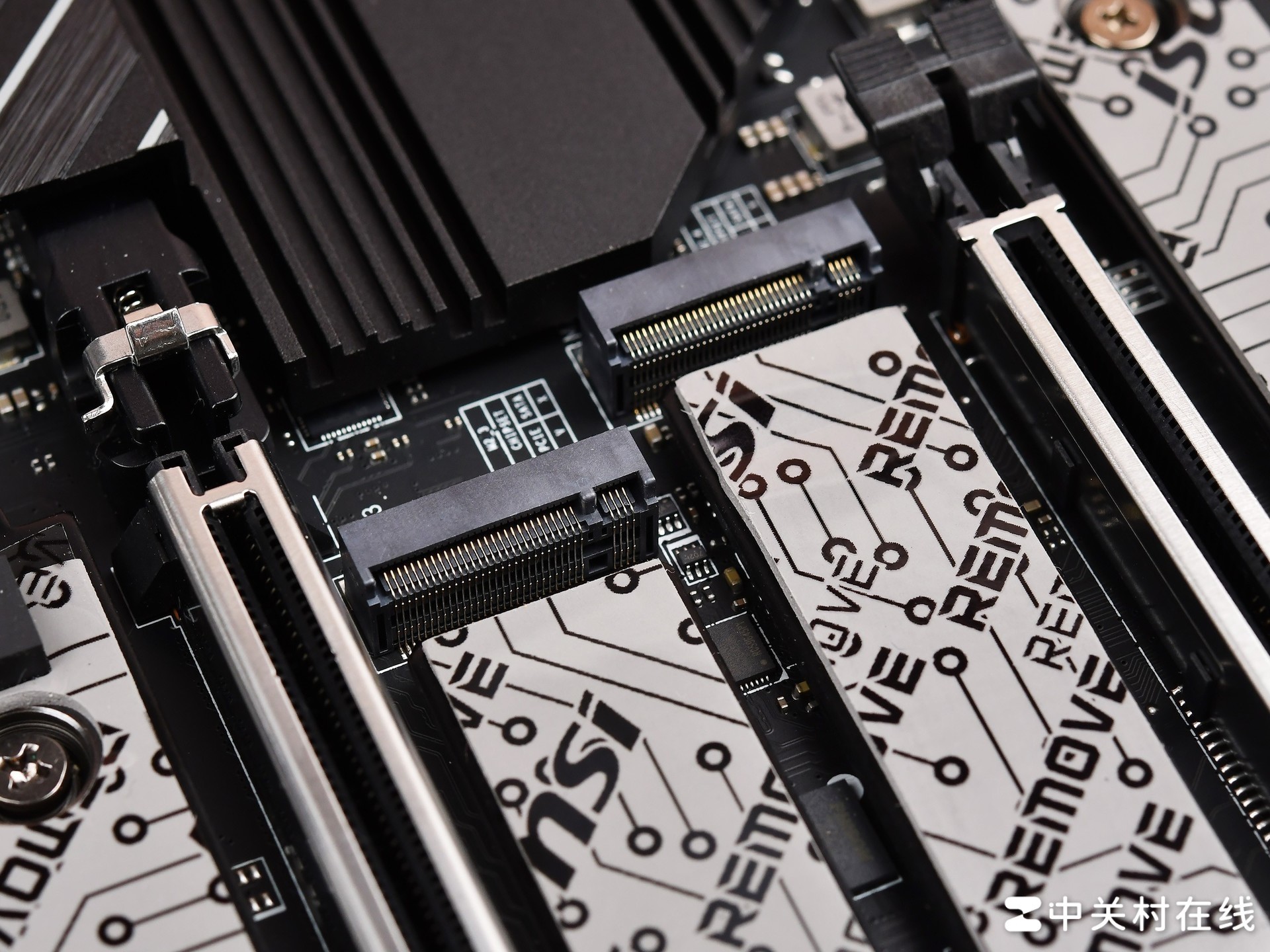

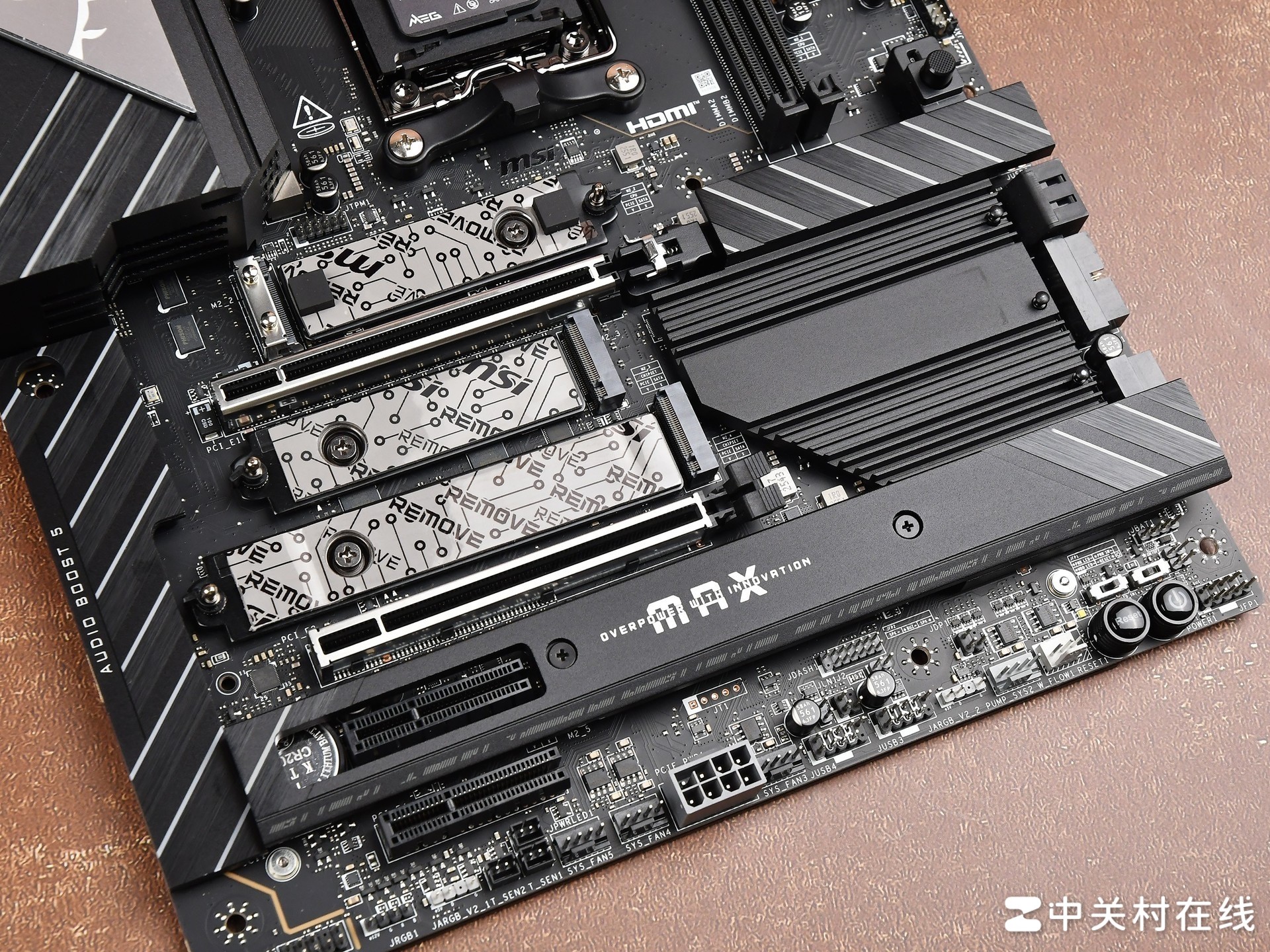

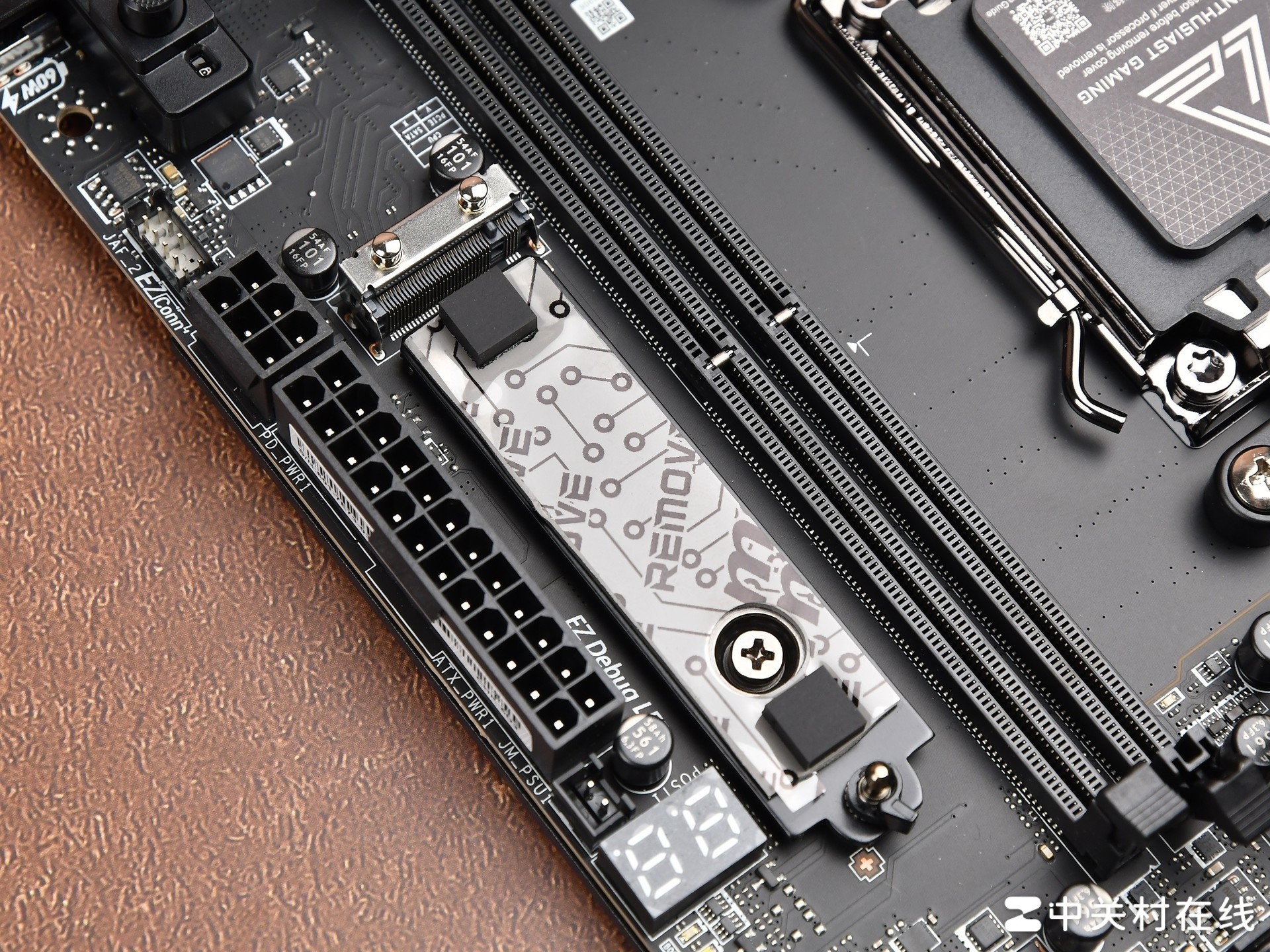

这款主板总共配备5组M.2插槽，M.2_1和M.2_2支持PCIe 5.0 x4，直连CPU，并且M.2_1/2槽使用独立散热装甲。M.2_3/4/5为PCIe 4.0 x4，走芯片组。这5组M.2插槽均配备双面M.2冰霜铠甲以及双面导热垫。
微星MEG X870E UNIFY-X MAX暗影主板的5组M.2插槽全部支持免螺丝拆装，插槽里的螺丝用于搭配配件中的第二代EZ M.2 CLIP II拆卸器，可以根据SSD尺寸需求安装EZ M.2 CLIP II扣具。
需要注意这款主板的M.2_3槽与PCIe_3槽共享带宽，如果PCIe_3槽插入设备，M.2_3槽将不启用。

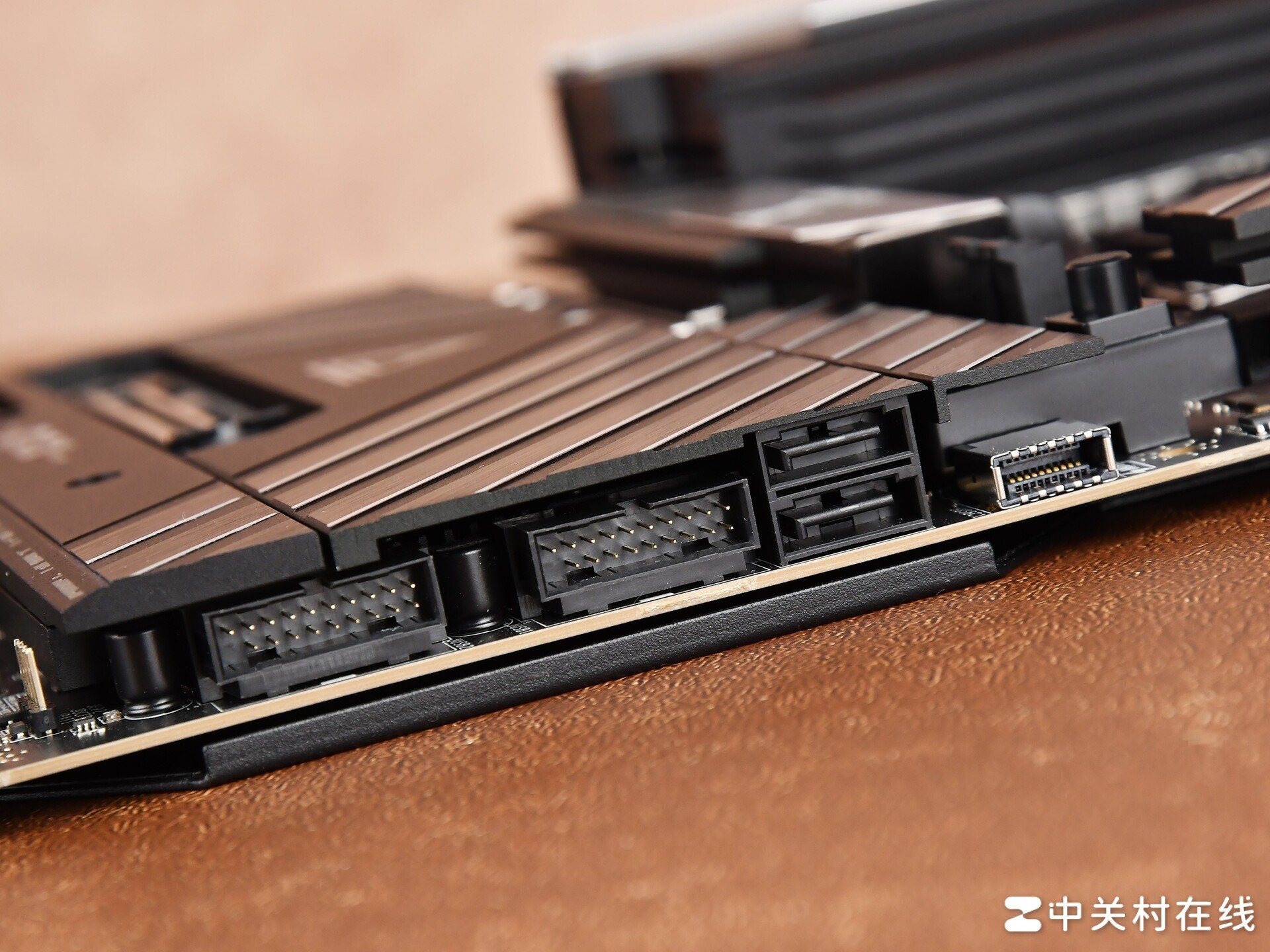

这款主板的SATA接口总共有2个，满足日常扩展需求。

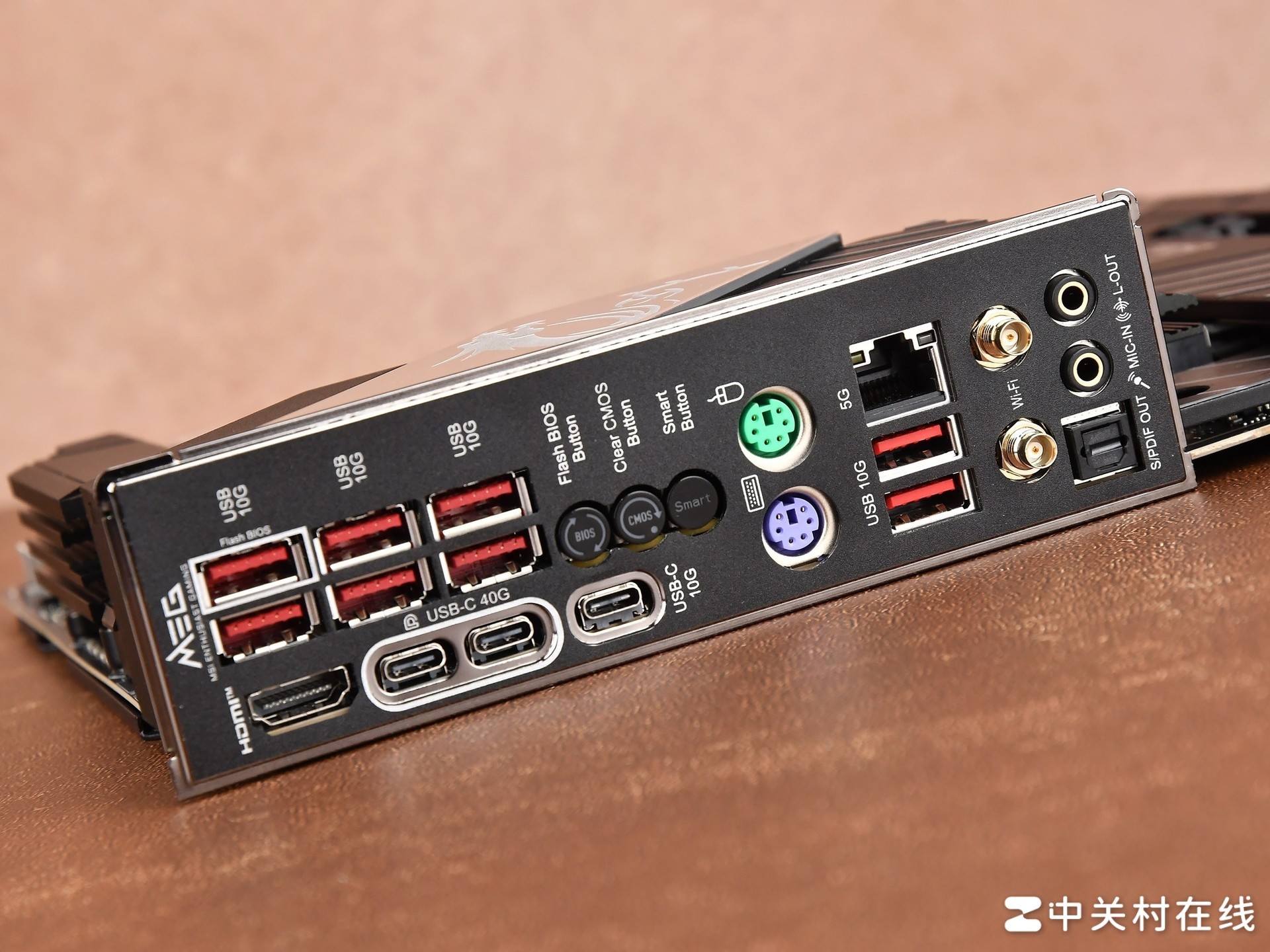

I/O区域，微星MEG X870E UNIFY-X MAX暗影主板配备丰富USB接口，包含后置8个USB 3.2 Gen2 Type-A(10Gbps)接口，1个USB 3.2 Gen2 Type-C(10Gbps)接口，以及2个USB Type-C（40Gbps）接口。
同时微星在I/O区域准备了1个HDMI 2.1接口、1个5G有线网口、2个Wi-Fi 7天线接口、一个CMOS清零按钮、一个BIOS FlashBack按钮，一个支持自定义功能的Smart Button按钮和2个音频接口。

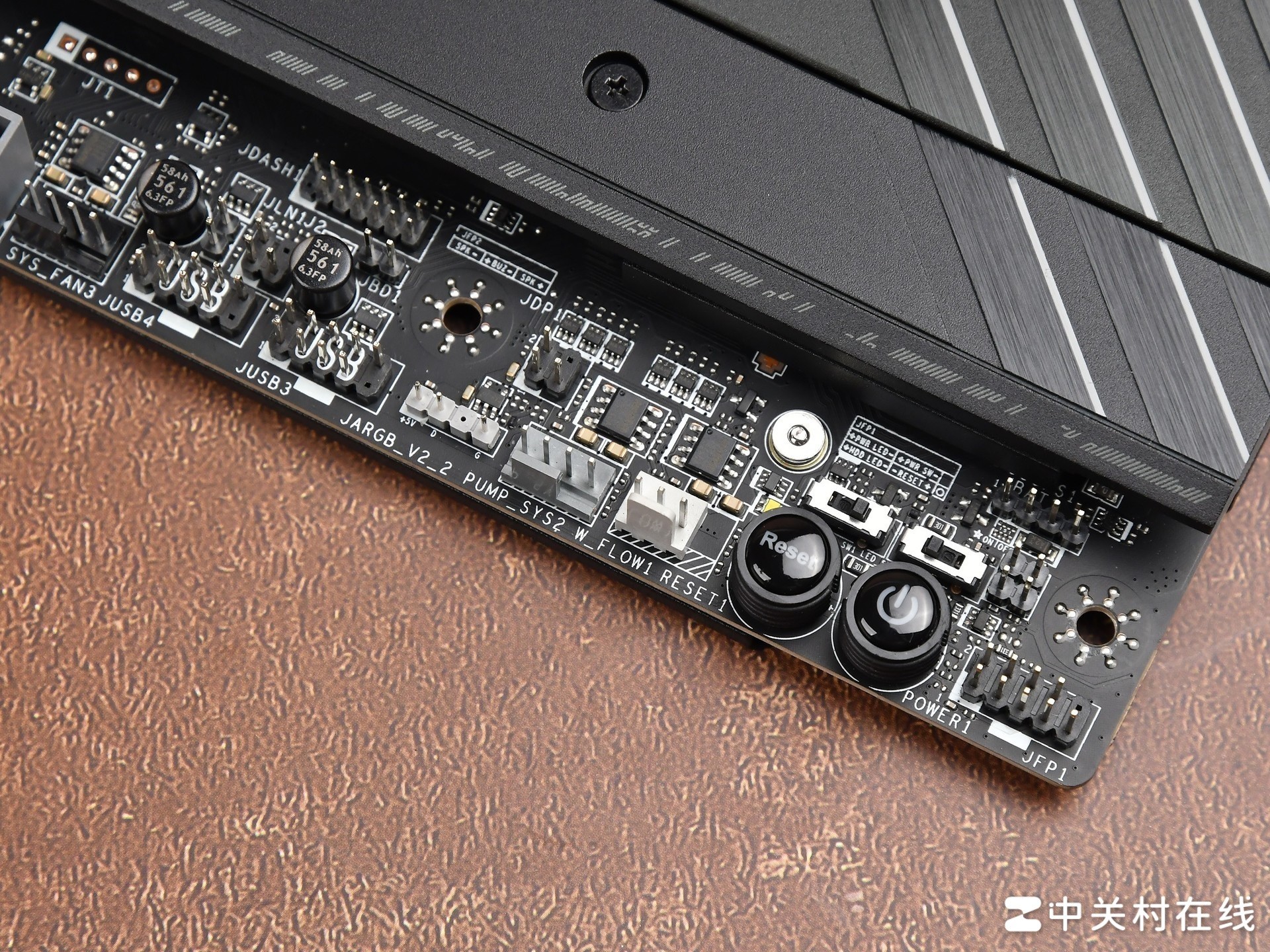

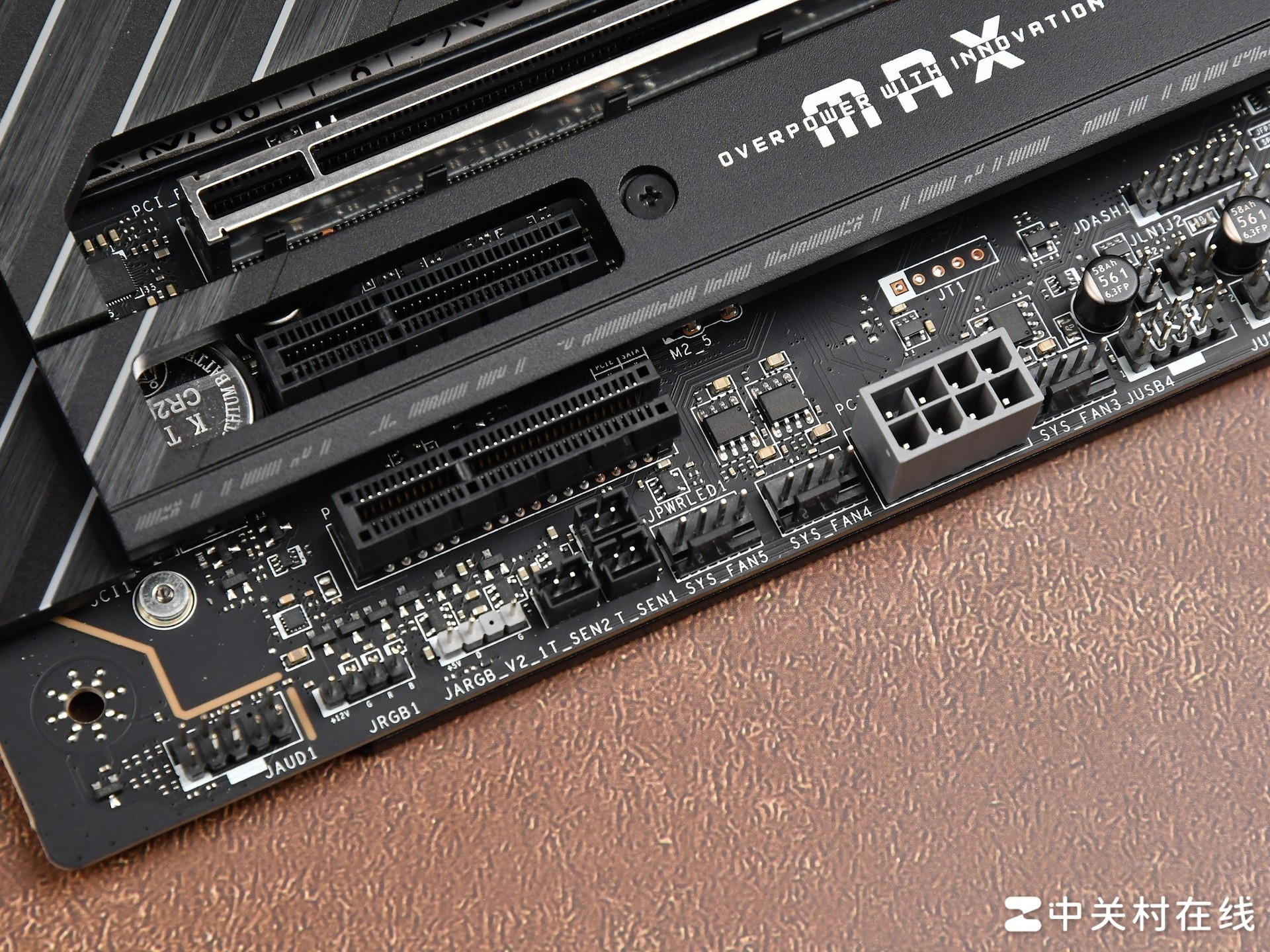

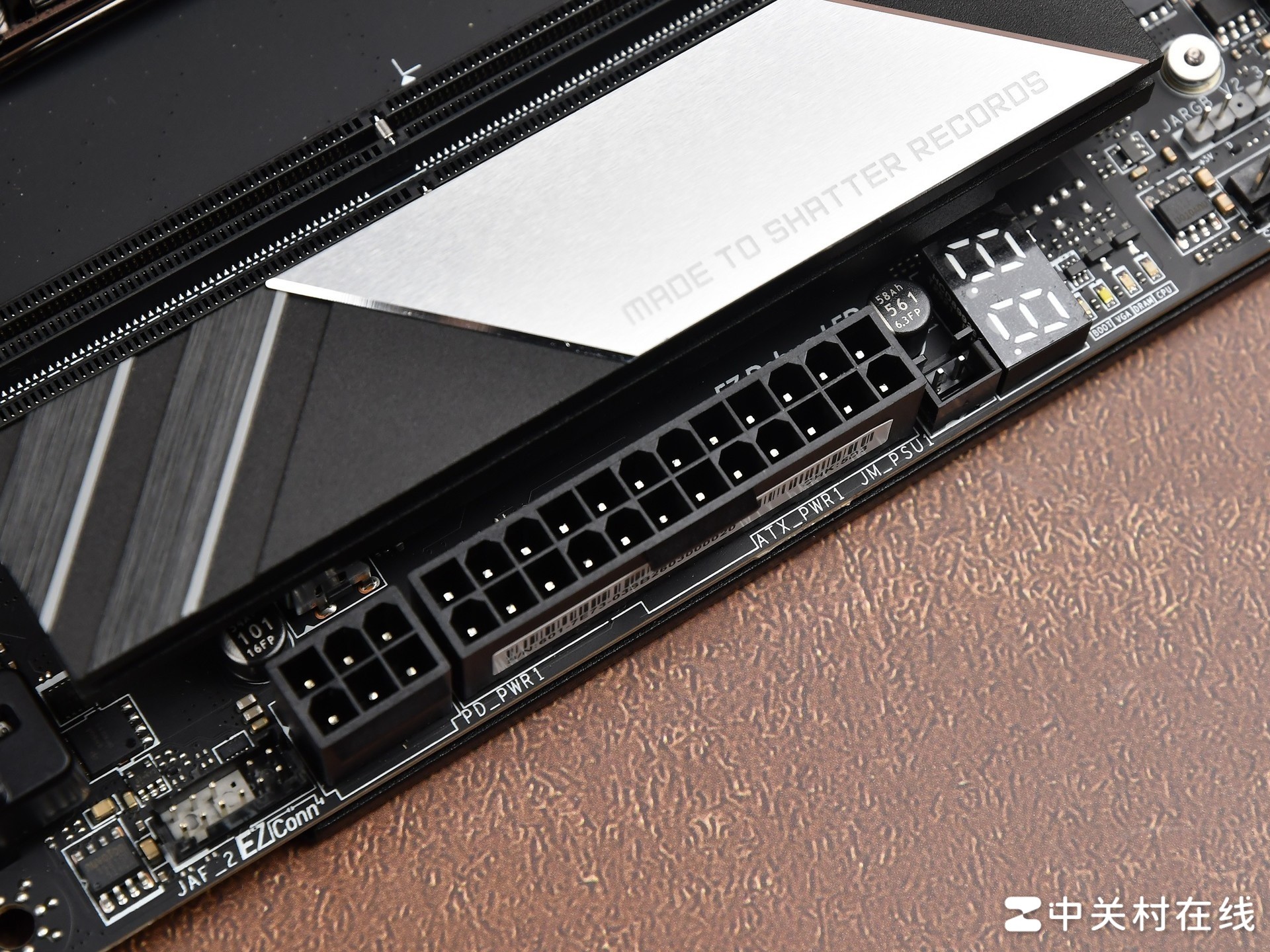

前置方面这款主板则提供2组USB 2.0接针、2组USB 3.2 Gen1 Type-A(5Gbps)接针，以及一个USB 3.2 Gen2x2 Type-C(20Gbps)接针。底部还有专门为显卡准备额外8pin供电接口。
微星也为前置的USB 3.2 Gen2x2 Type-C (20Gbps)接针准备了独立的PCIe 6pin供电接口，能为USB 3.2 Gen2x2 Type-C (20Gbps)接口提供60W PD快充。
灯效方面，微星MEG X870E UNIFY-X MAX暗影主板准备了3组ARGB Gen2灯针和1个EZ CONN接口，结合MSI Center实现整机灯效联动。EZ CONN整合了ARGB+FAN+USB 2.0。

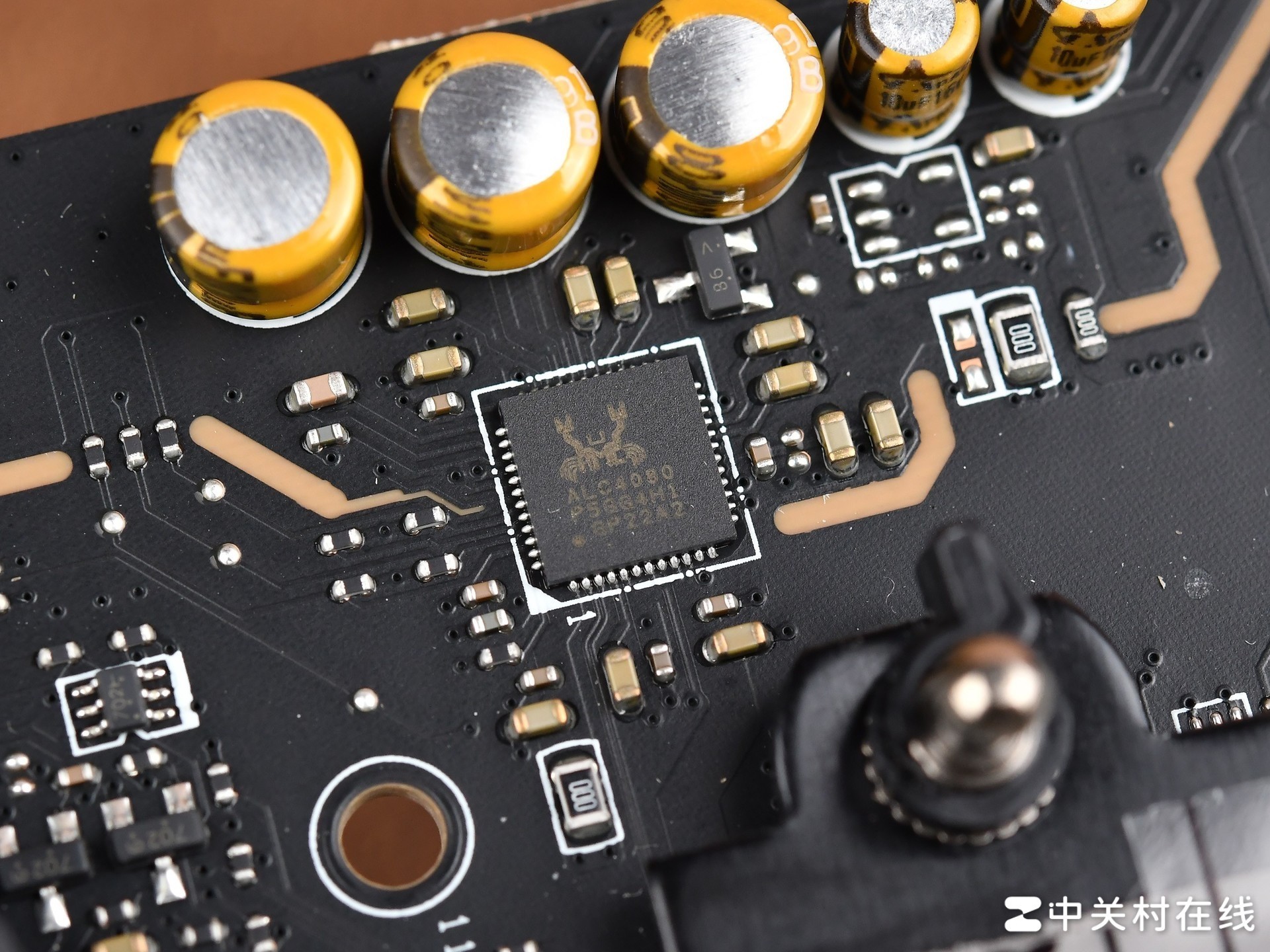

这款主板使用旗舰Realtek ALC4080音频芯片，支持7.1声道、120dB回放，并且使用了黄金音频电容与屏蔽设计，进一步提升音质表现，能享受到影院级沉浸体验。

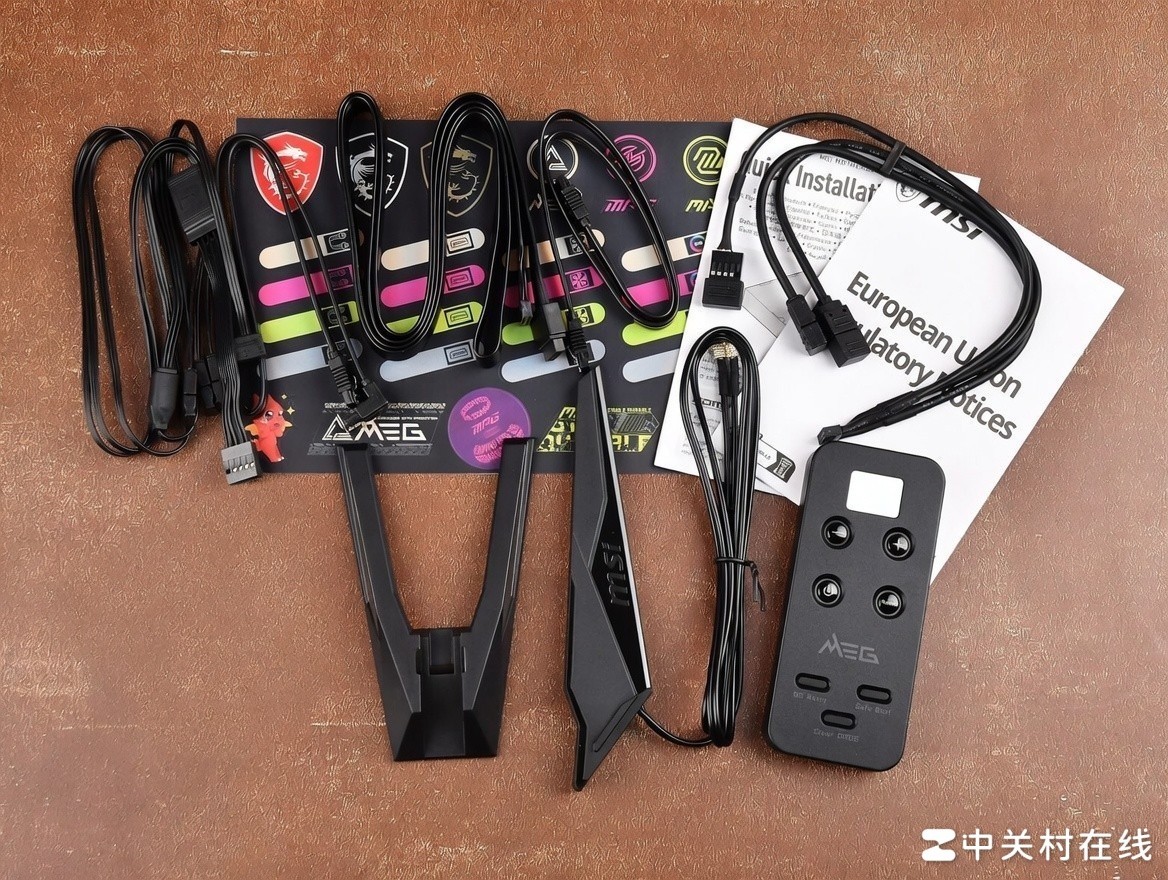

微星也准备了UNIFY系列专属超频控制器（支持遥控器调节）、Wi-Fi 7信号增强天线，以及全套EZ DIY工具包。
2 微星MEG X870E UNIFY-X MAX暗影主板BIOS

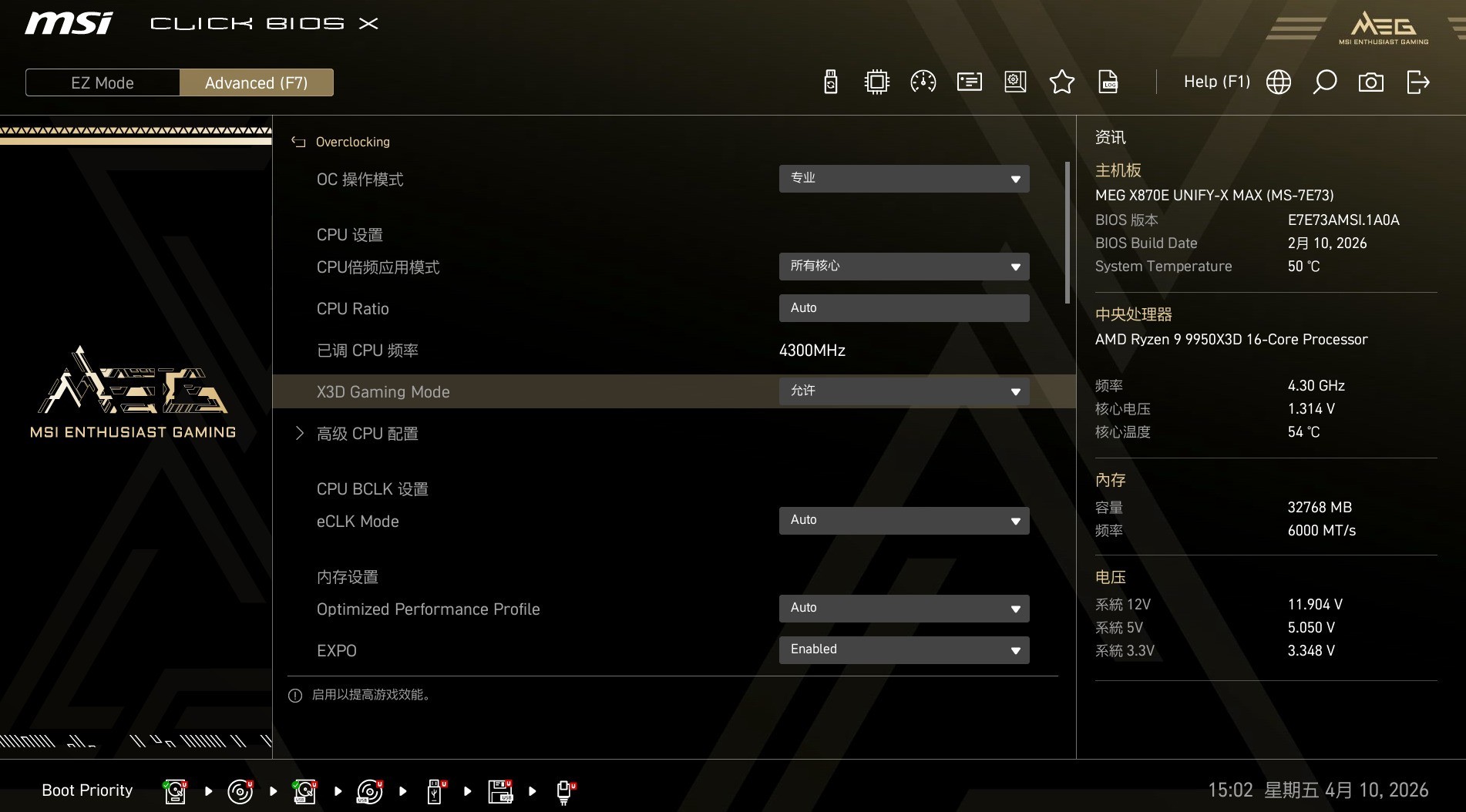

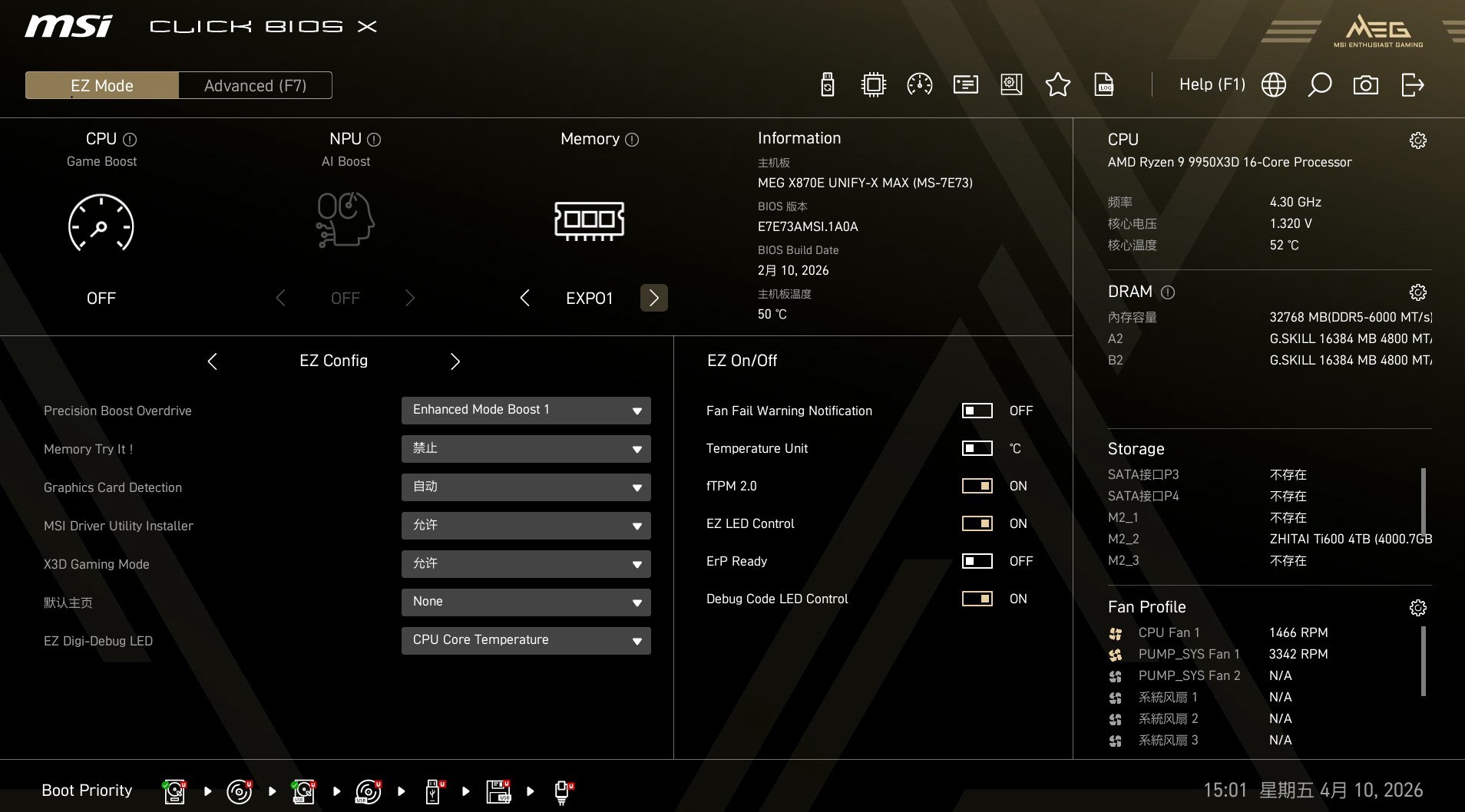

微星MEG X870E UNIFY-X MAX暗影主板搭载了MSI Click BIOS X，微星新一代BIOS功能齐全。主菜单通过EZ Config即可快速调节PBO、X3D GAMING、Memory Try It!这些常用的进阶设置。

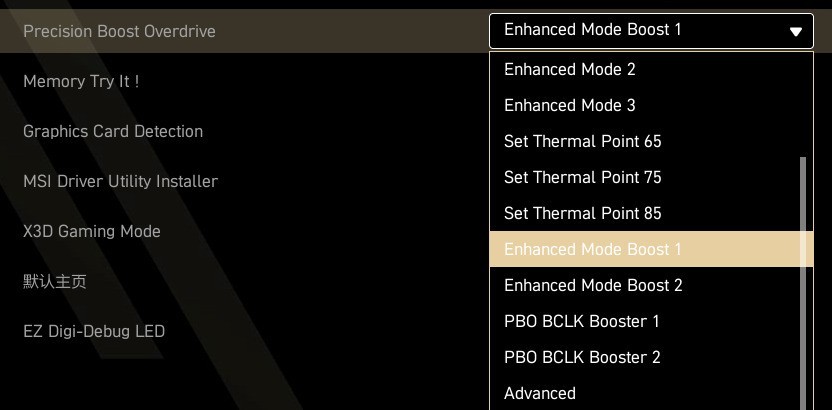

微星也为PBO提供了多种预设档位，可以根据自己的需求以及散热能力进行选择。

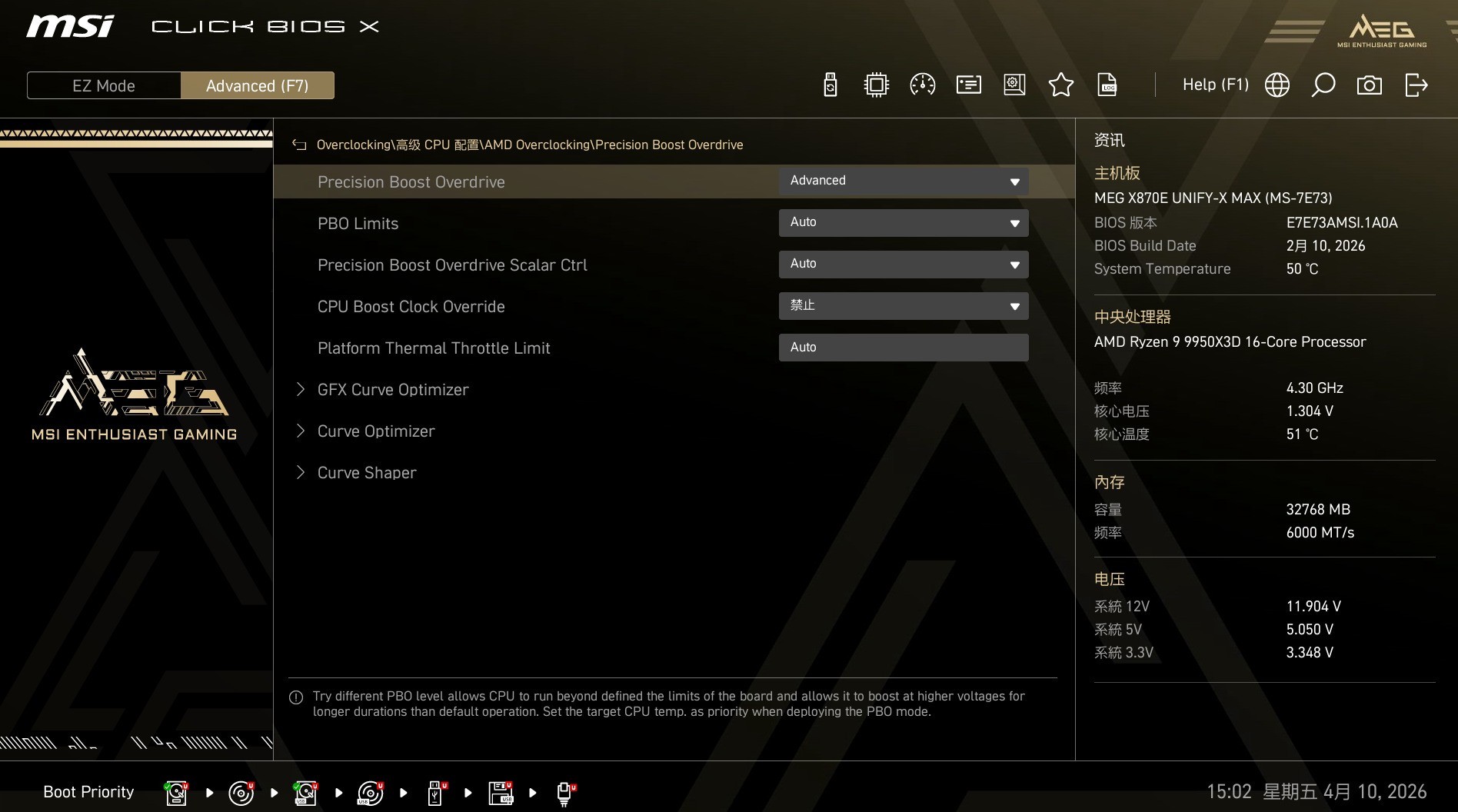

更多进阶设置功能在Overclocking界面里，PBO的细节设置，高级设置，以及分核负压都可以在这里面找到。

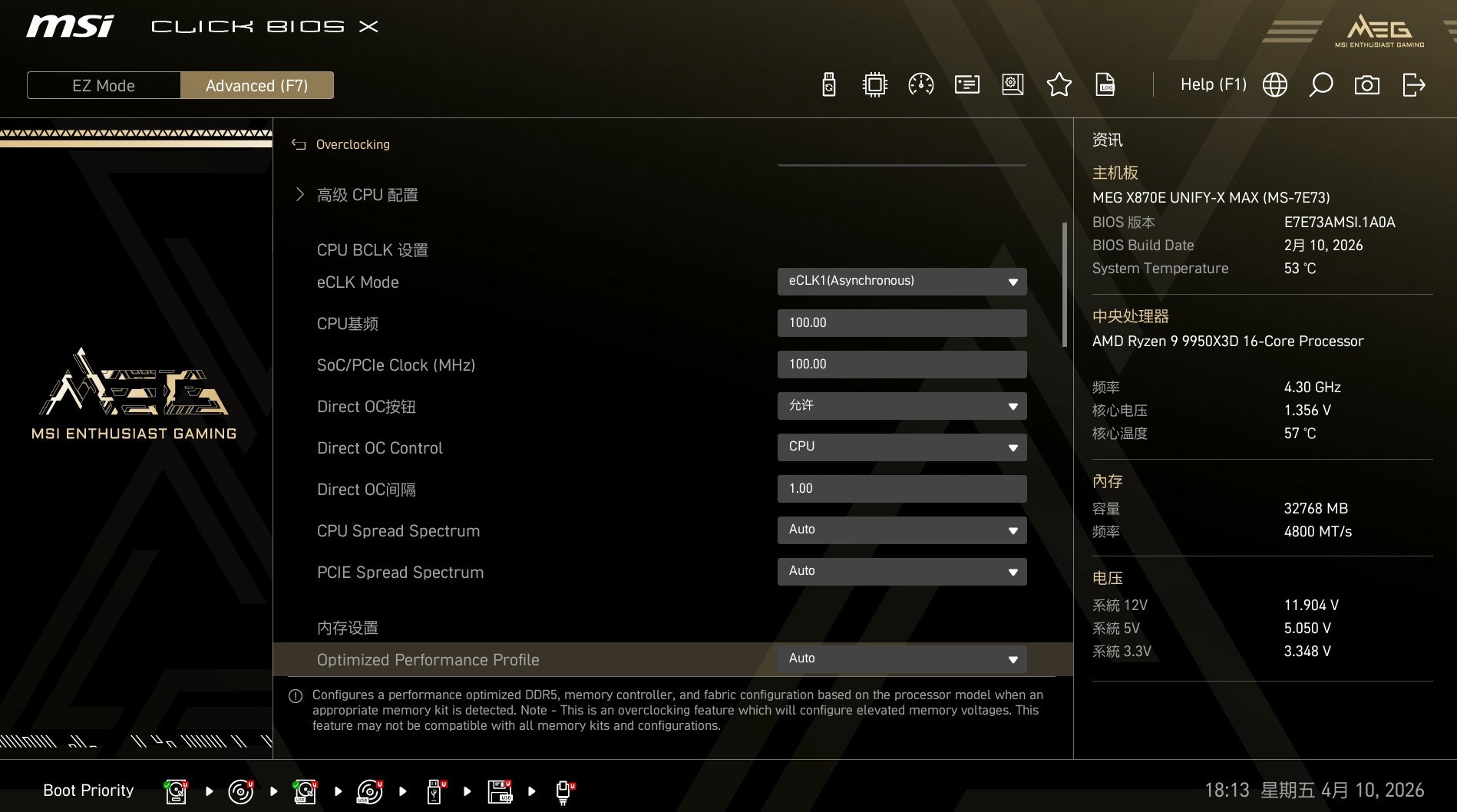

作为特化超频的主板，微星MEG X870E UNIFY-X MAX暗影主板配备独立时钟发射器，可以帮助CPU异步超外频，如果主板没有独立的时钟发生芯片只能同步超外频，也就是连带着内存、PCIe一块超频，这种超频非常不稳定，也很难实现高频。但异步超频则能独立调节CPU的频率，不会影响其他硬件。同时异步超频能够缩减超频对于CPU体质的需求，将一些体质差的CPU超到高频。微星在BIOS中也提供了CPU BCLK设置，即可开启Asynchronous异步模式。

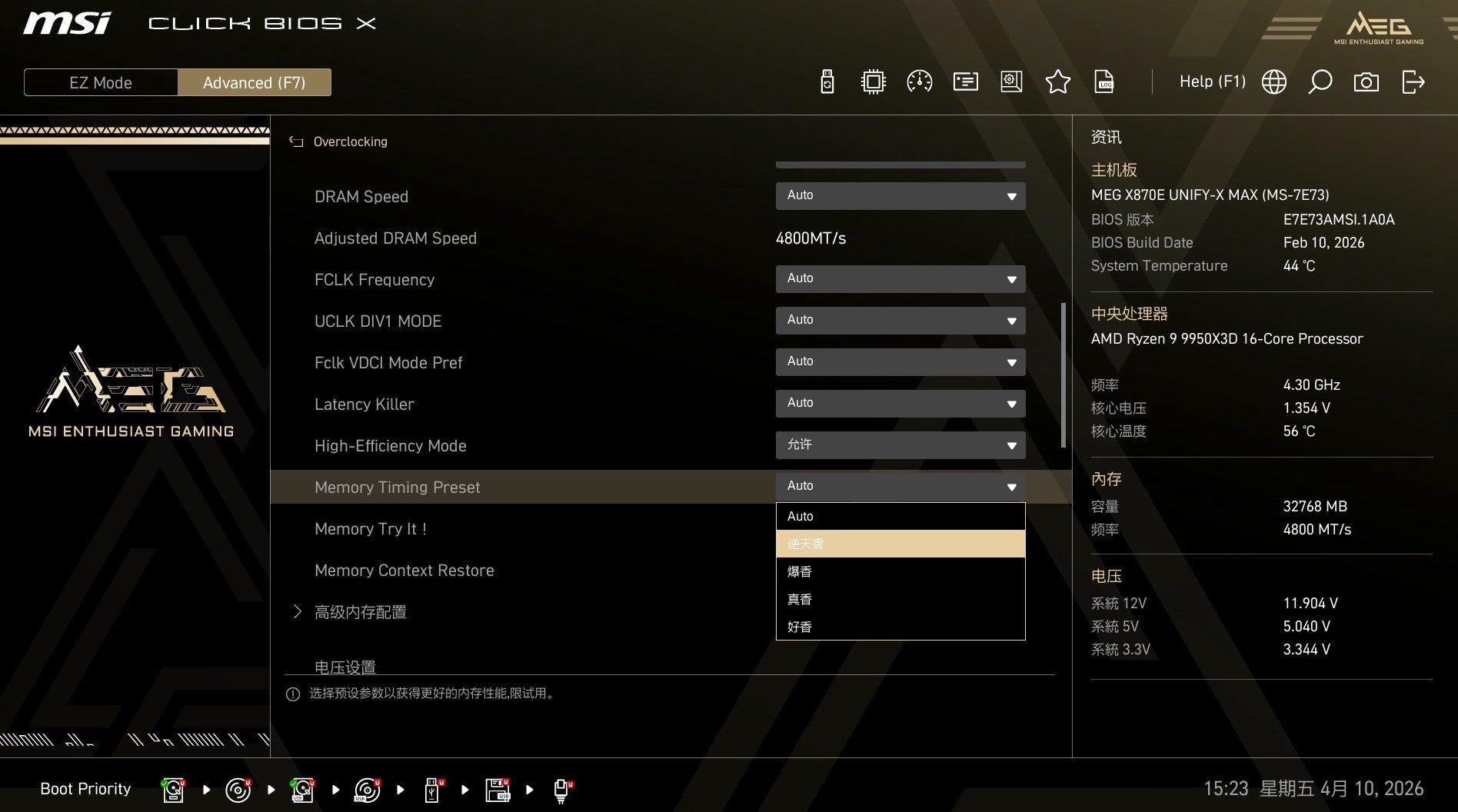

往下则是针对内存超频的设置，High-Efficiency Mode以及Memory Try It !还有Latency Killer均在这些地方进行调整。High-Efficiency Mode依旧提供4种档位小参优化。

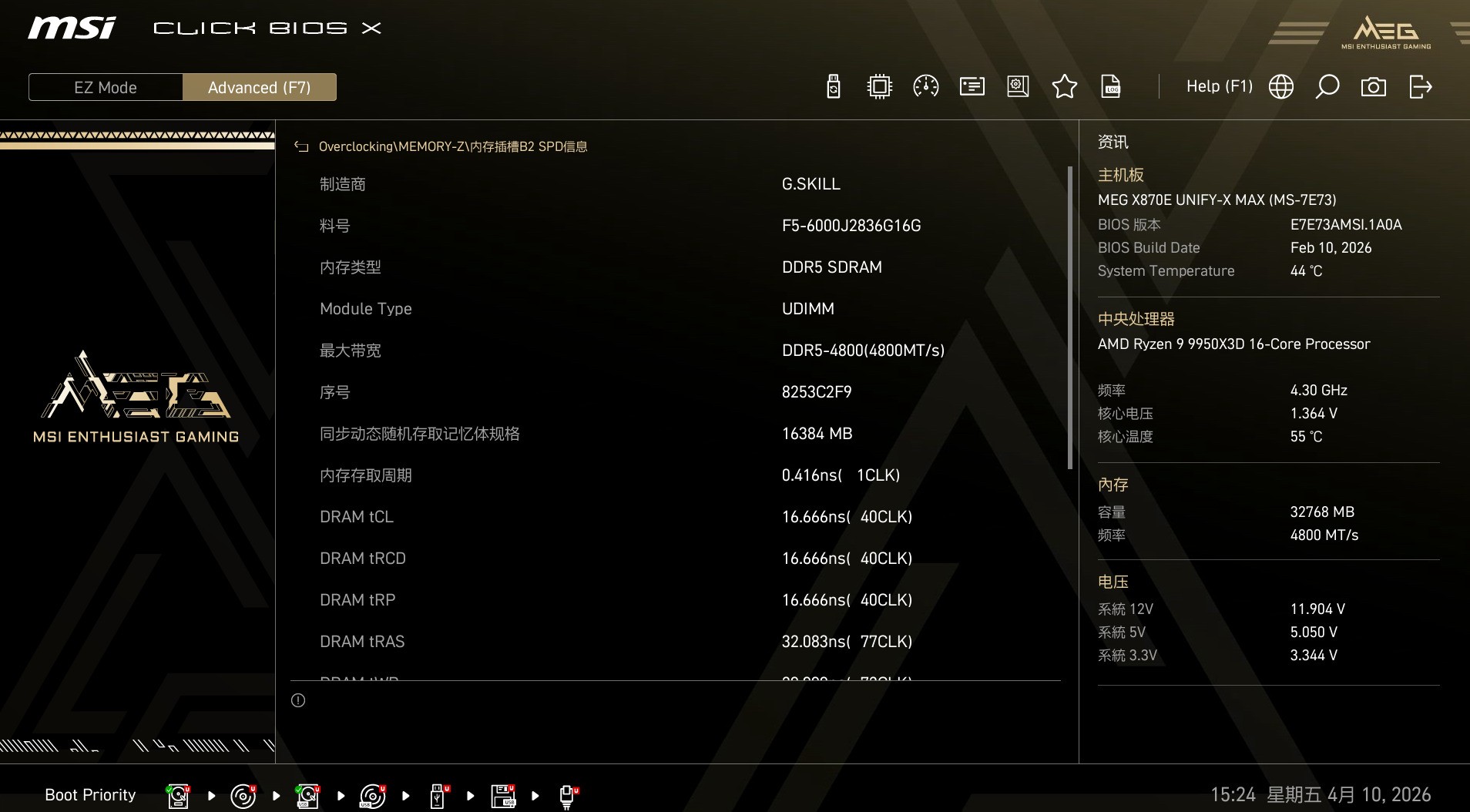

同时在微星BIOS还可以直接查看内存SPD信息，方便大家在BIOS里直接根据参数调节超频设置。
3 实战测试

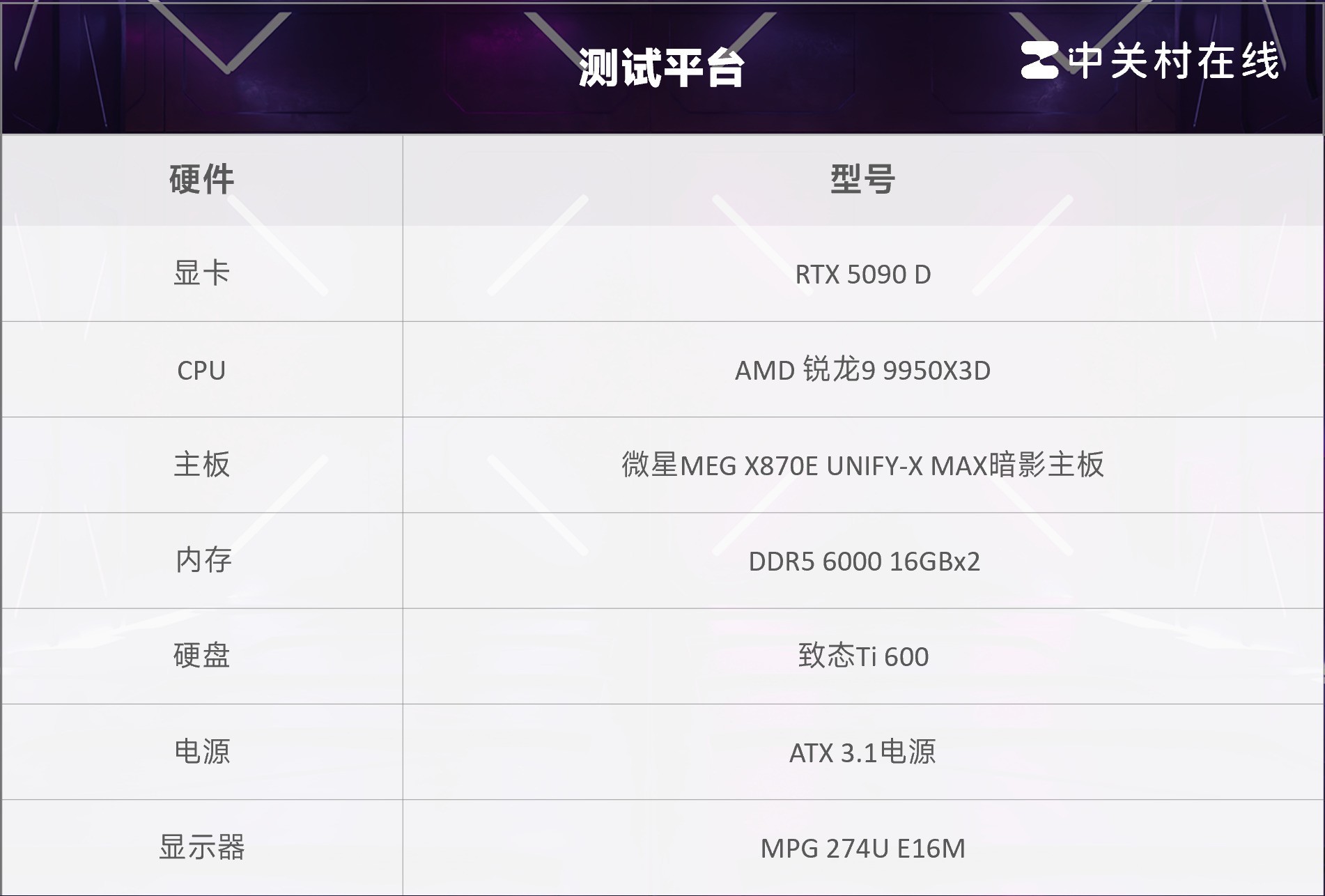

测试平台如下：

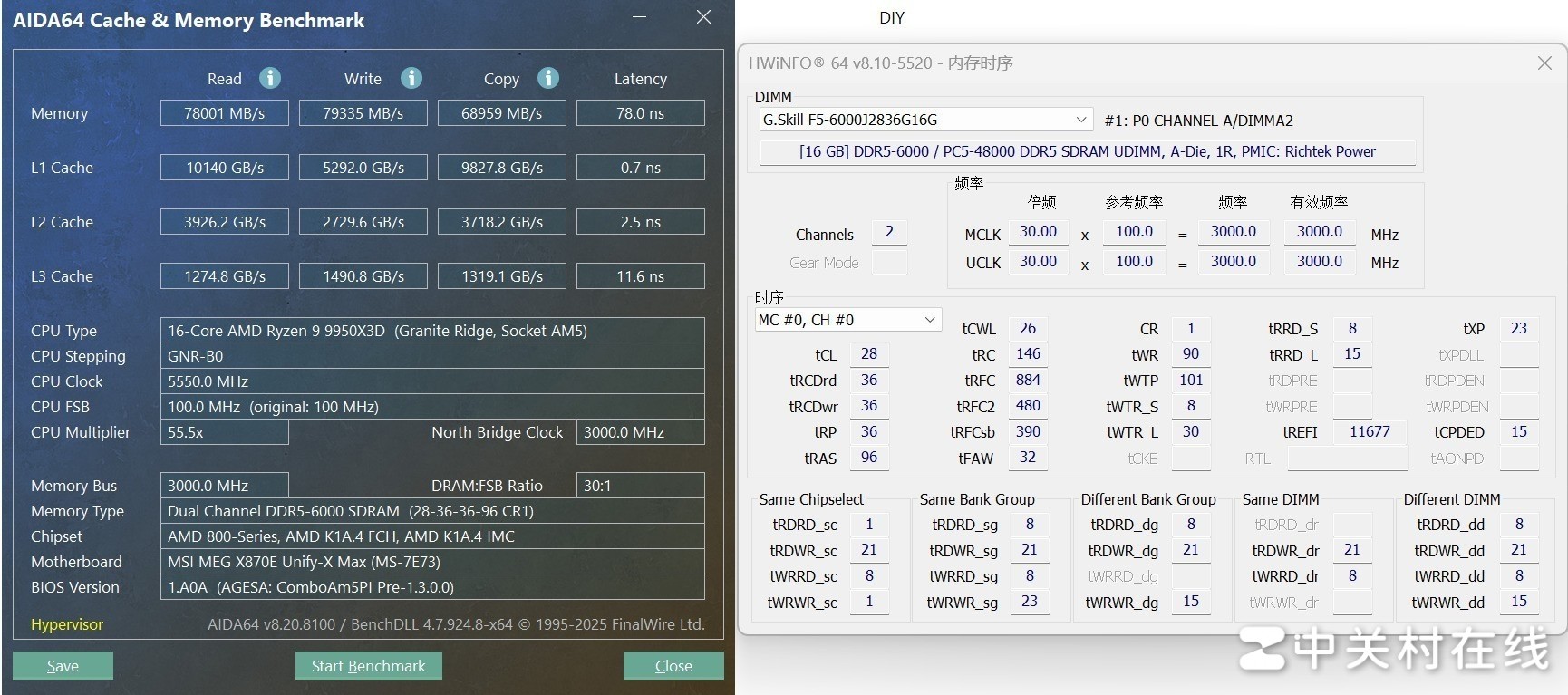

我们首先针对微星MEG X870E UNIFY-X MAX暗影主板的High-Efficiency Mode进行测试，对于EXPO 6000内存开启真香模式后内存读取性能的变化。

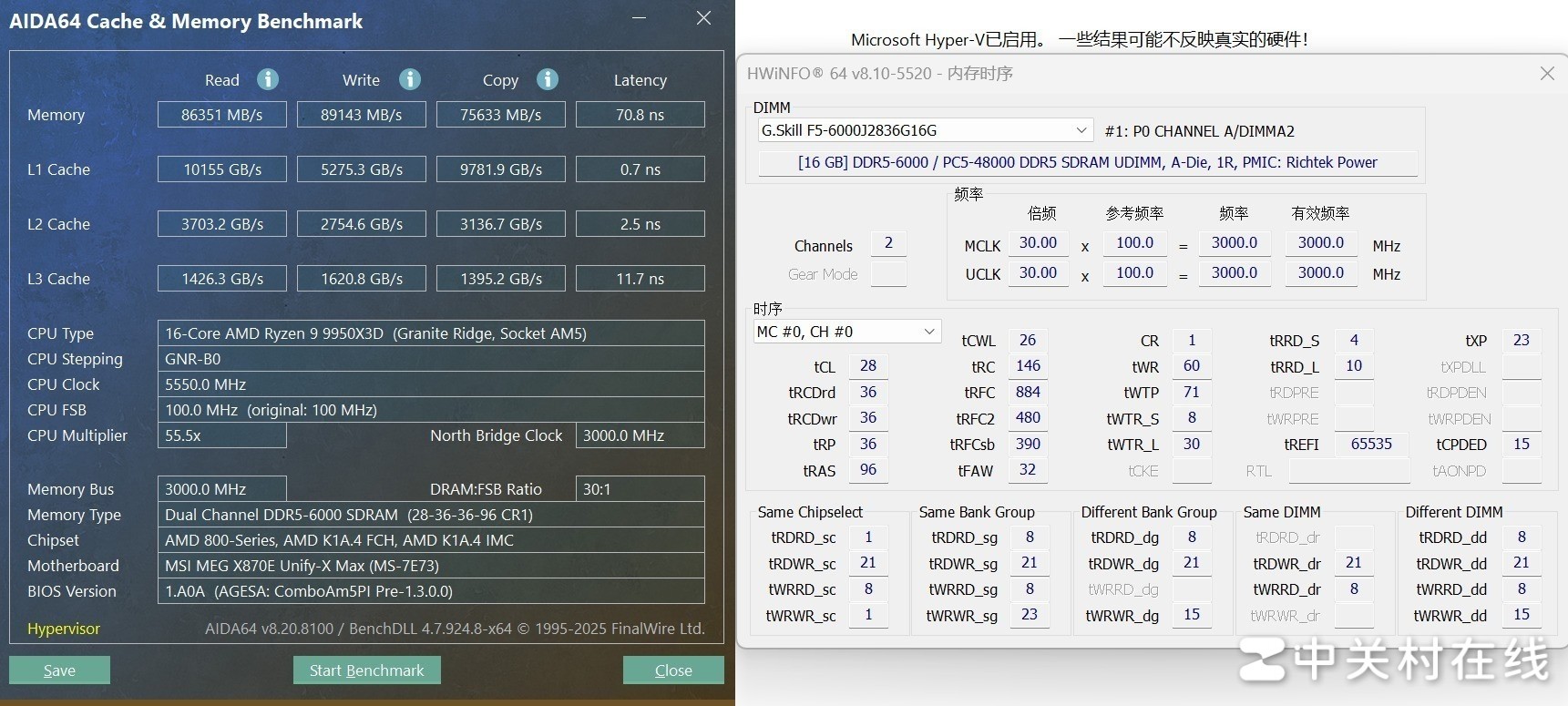

真香模式重点优化了tWR、tWTP、tRRD_S、tRRD_L、tREFI这5个小参数值。成绩方面，读取从78001MB/s提升至86351MB/s，写入从79335MB/s提升至89143MB/s，复制从68959MB/s提升至75633MB/s，延迟从78ns降低至70.8ns，提升很明显。
接下来我们再开启微星MEG X870E UNIFY-X MAX暗影主板里的Latency Killer，测一下这项最新的降延迟技术。

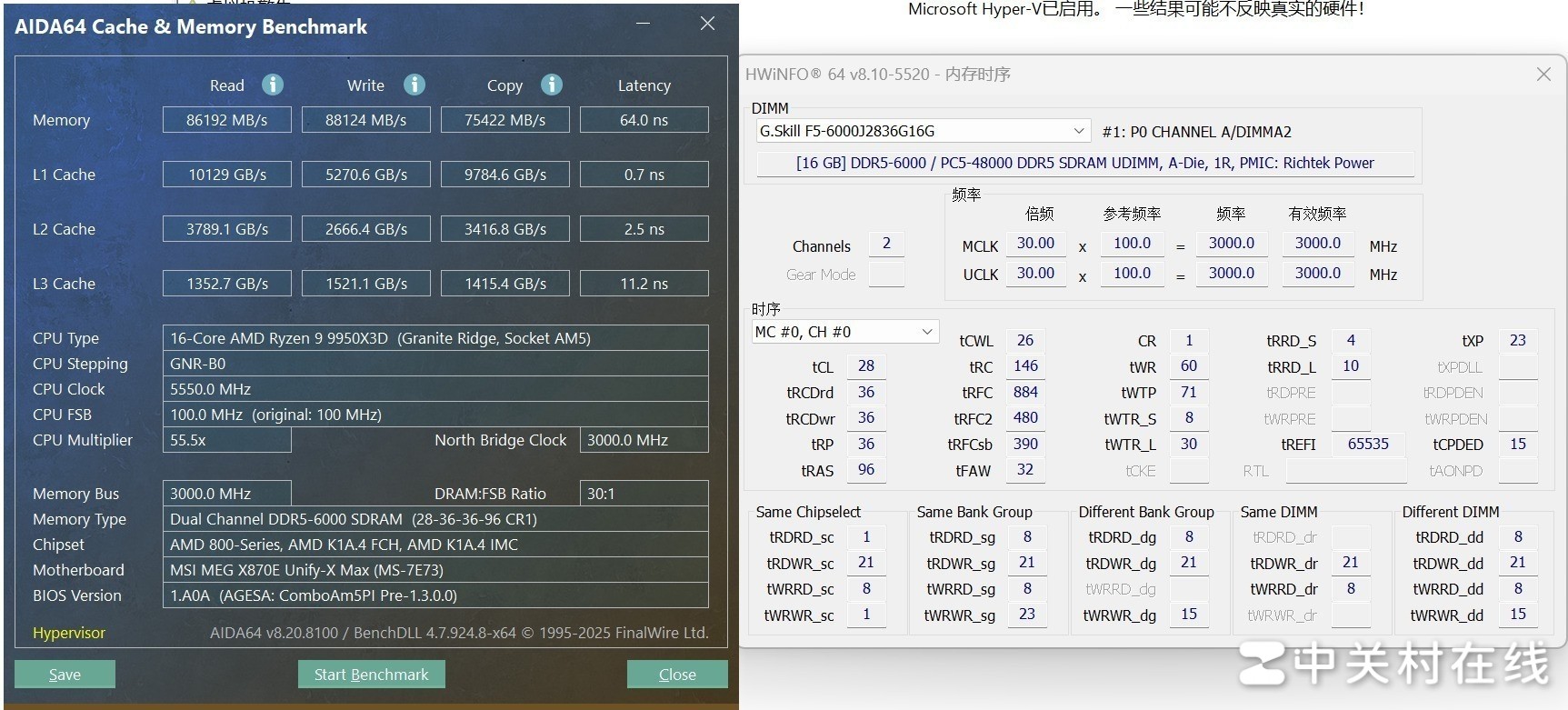

在真香模式继续开启Latency Killer后，读写成绩变化不大，但是延迟从70.8ns进一步降低至64ns。这项技术搭配锐龙9000系列能够带来更好的游戏表现。
下面我们进行PBO测试，这次我们使用微星PBO预设档位中Enhanced Mode Boost 1对比默认时锐龙9 9950X3D的跑分成绩。
PBO
默认

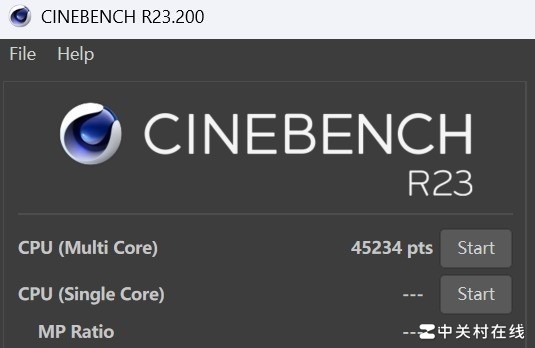

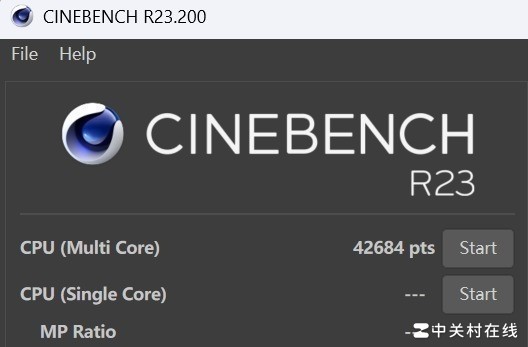

可以看到在PBO开启之后，锐龙9 9950X3D的跑分成绩大涨，多核成绩从42684提升到45234，提升幅度达到了6%左右。

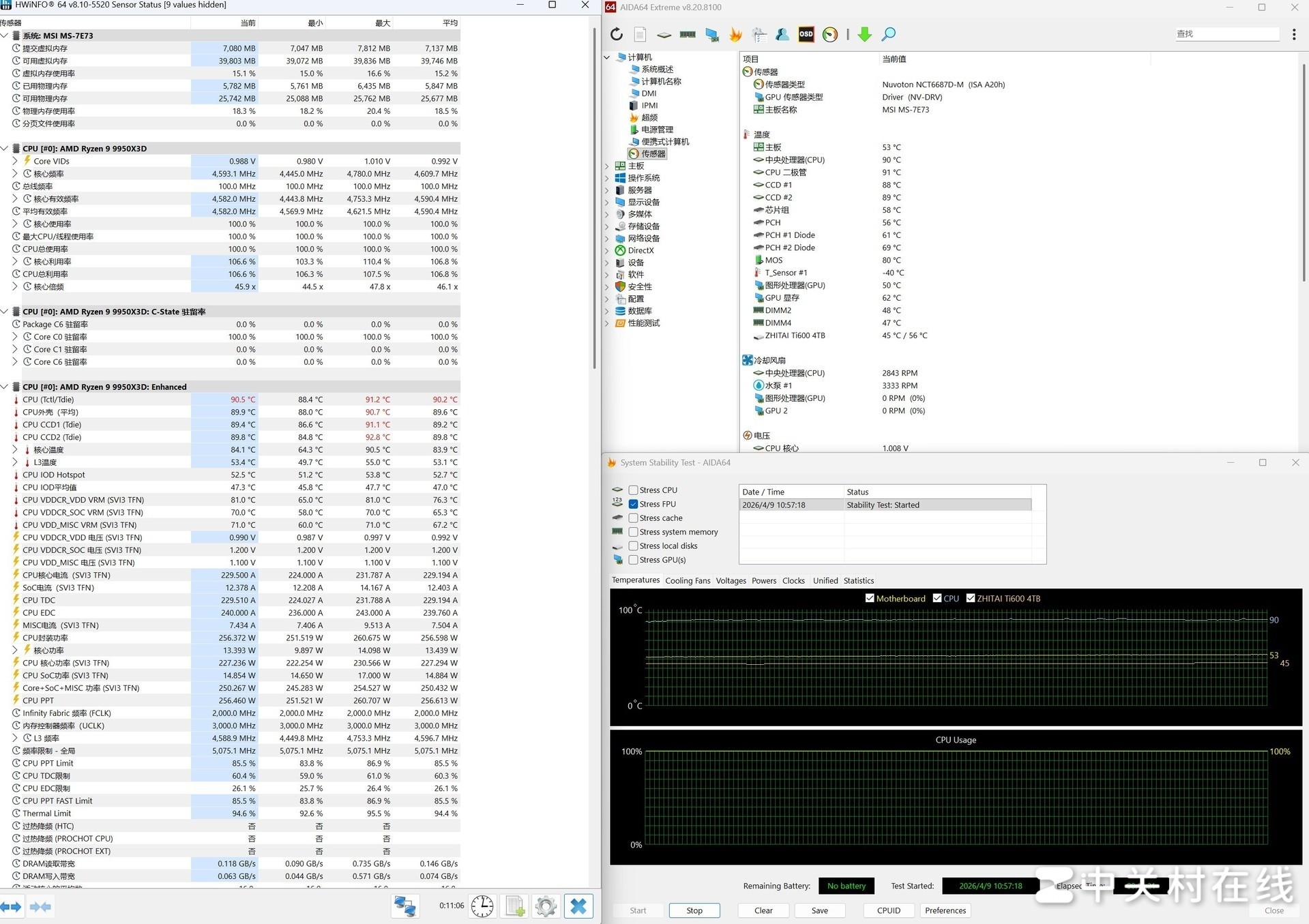

PBO会提升处理器频率，也会带来更高的负载，对于主板以及散热都是考验，我们下面在开启PBO后对微星MEG X870E UNIFY-X MAX暗影主板进行烤机测试。
在默认状态下烤机对于微星MEG X870E UNIFY-X MAX暗影主板没有任何压力，此时锐龙9 9950X3D的功耗在160W左右，温度也只有67℃。

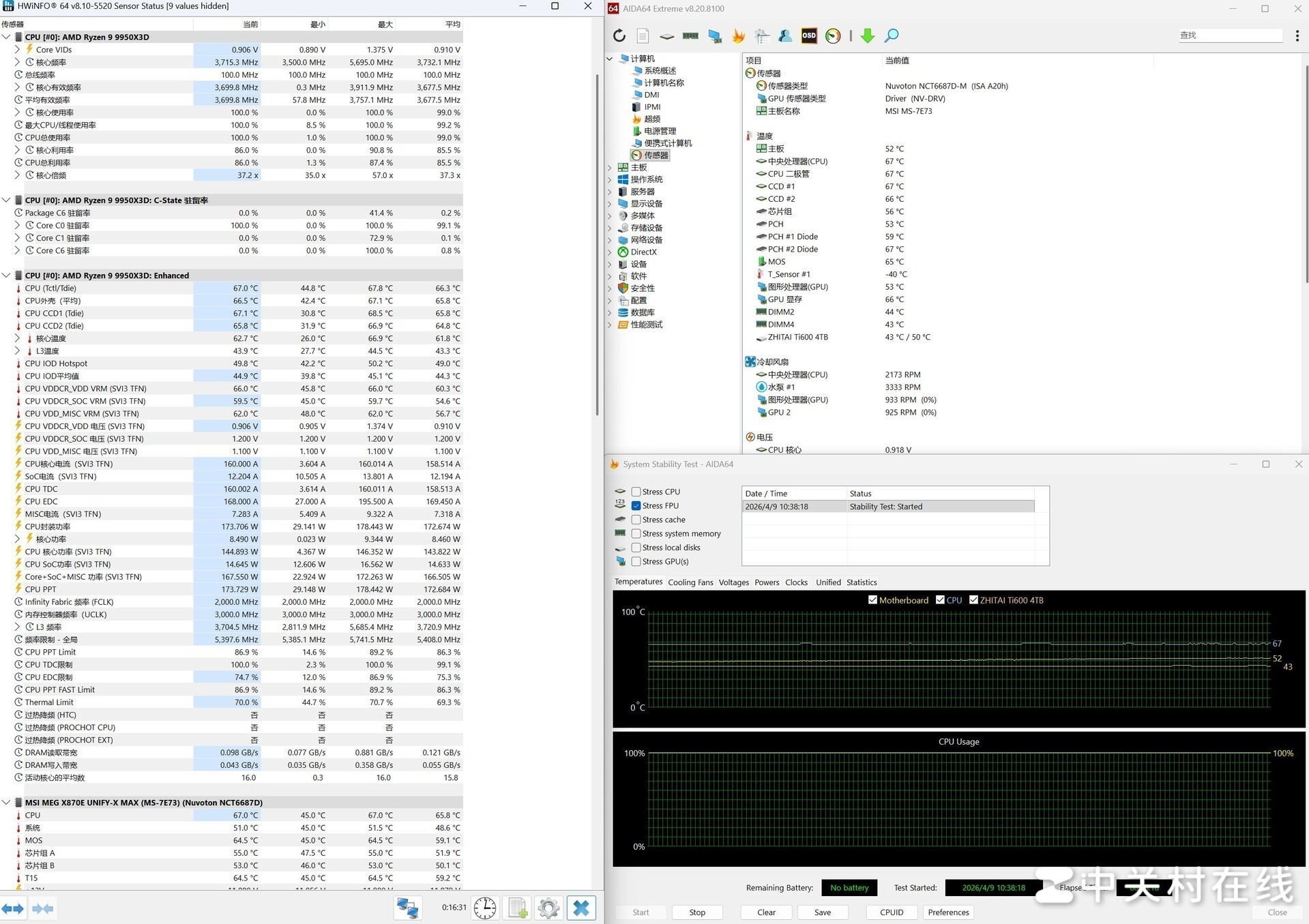

开启Enhanced Mode Boost 1，锐龙9 9950X3D功耗提升到了230W左右，已经跑满了全部功耗，全核Boost频率达到4780Hz，温度也到了90℃左右，不过微星MEG X870E UNIFY-X MAX暗影主板依旧能稳定输出，没有不良反应。当然这也侧面说明了PBO这种进阶超频设置需要高端的散热器来搭配使用。
我们最后来进行游戏测试，我们使用的锐龙9 9950X3D是双CCD处理器，可以在微星MEG X870E UNIFY-X MAX暗影主板开启X3D GAMING MODE，关闭SMT以及只开启有X3D缓存的CCD，从而提升游戏性能表现，同时开启X3D GAMING MODE还能搭配上面的Enhanced Mode Boost 1这项PBO超频一起使用。这次测试会使用《漫威争锋》、《CS2》以及《极限竞速：地平线5》这三款游戏进行测试，测试分辨率为2K，画质预设最高。
默认
PBO+X3D
在《CS2》中，开启X3D+PBO后，帧数有了明显提升，常规平均帧数从587.9提升到了662.4，1% Low帧从260提升到了285.1，效果十分明显。
默认
PBO+X3D

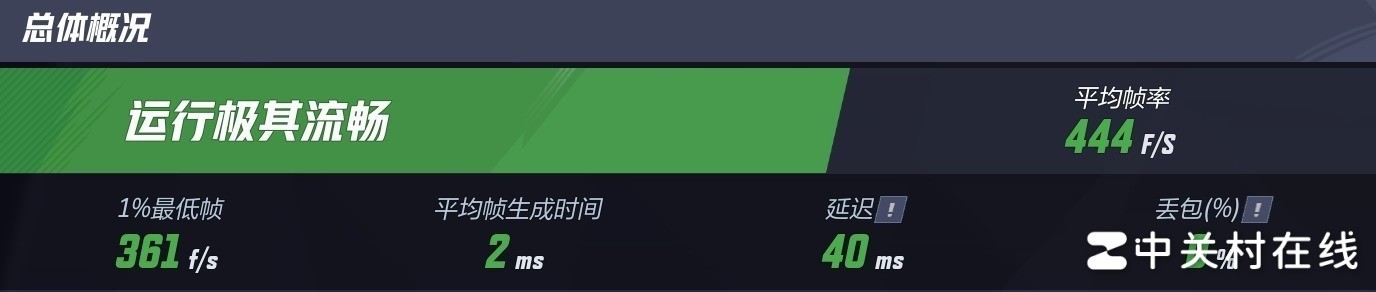

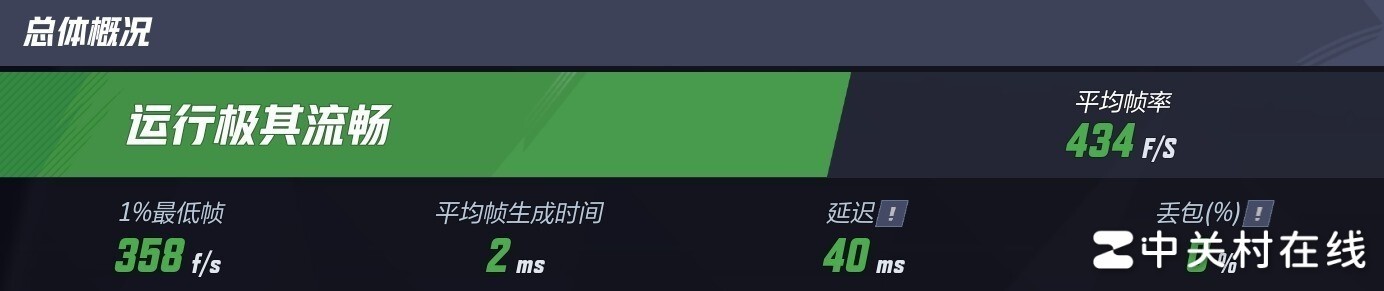

在《漫威争锋》中，提升效果相对《CS2》小了一点， 常规平均帧数从434提升到了444，1% Low帧从358提升到了361，帧数提升幅度有限，是因为这款游戏我们开启了 DLSS，性能表现受显卡的影响更大。

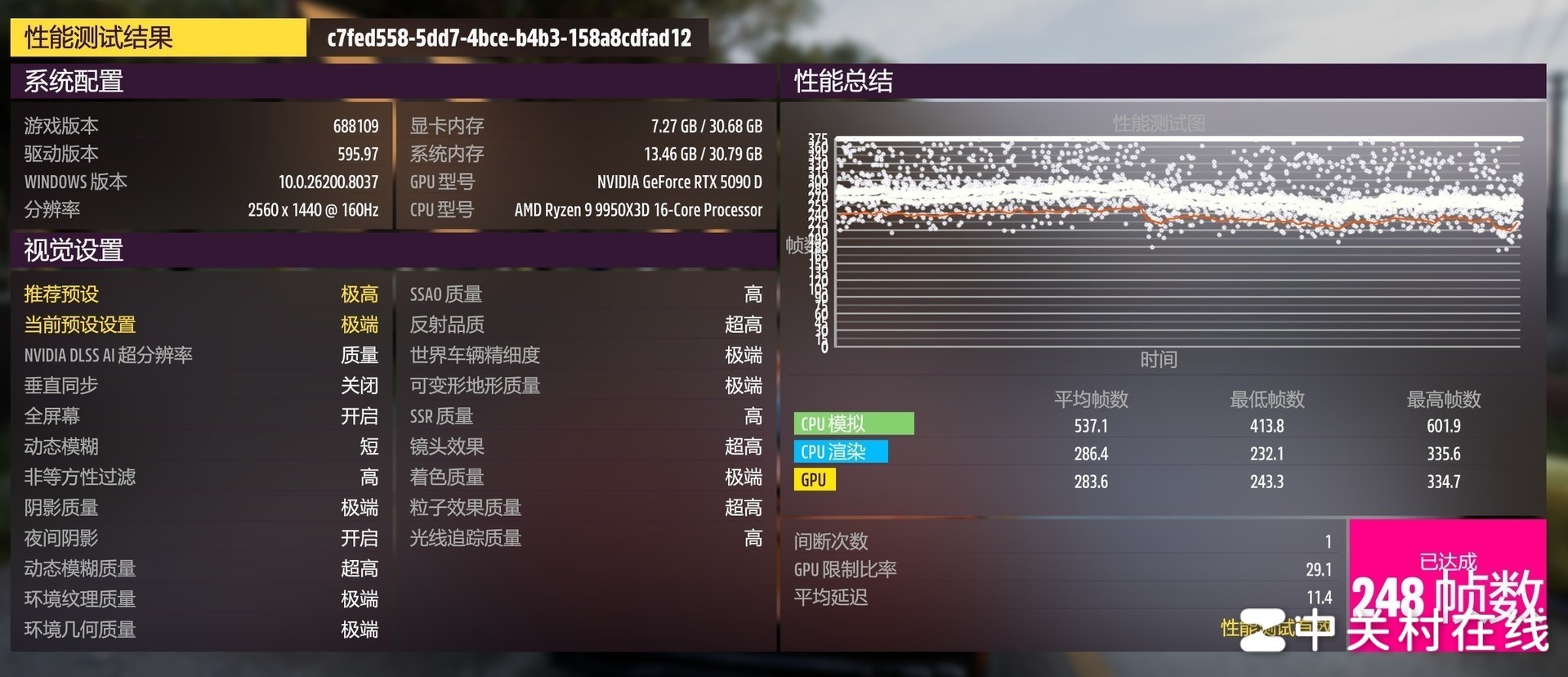

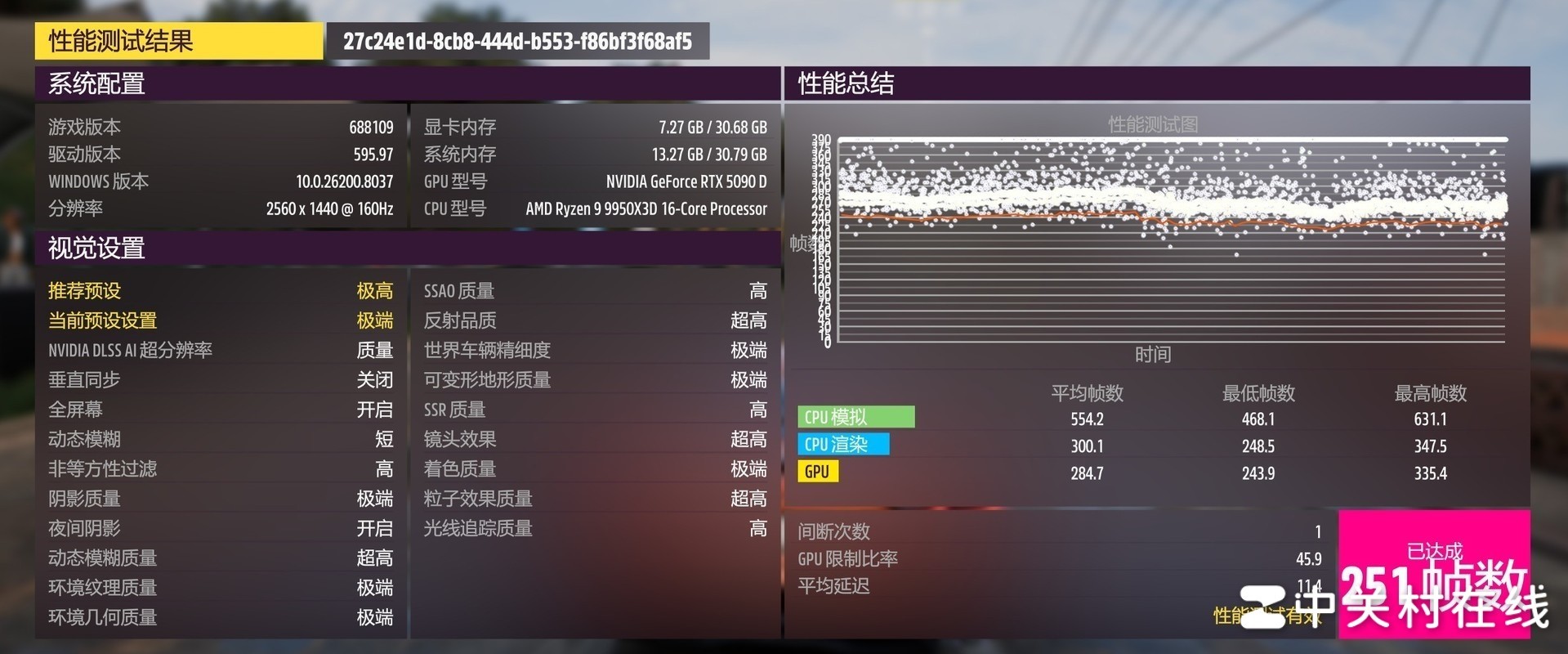

《极限竞速：地平线5》也是同理，帧数从248提升到了251，对于3A游戏影响也会小很多。所以如果是网游玩家，建议考虑使用开启X3D+PBO。3A玩家如果追求极限帧数也可以开启。而且开启X3D GAMING MODE后因为关闭SMT，功耗也会大幅下降，平台压力会更小。
4 写在最后
总的来说，微星MEG X870E UNIFY-X MAX暗影主板是一款为极致超频而生的旗舰产品。它在内存优化上做到了极致，双槽设计配合Latency Killer、High-Efficiency Mode以及Memory Boost等独家技术，为锐龙9000系列带来了显著的带宽提升和延迟降低，同时强悍的18+2+1相110A供电、FROZR II散热系统以及支持异步超频的独立时钟发生器，也确保了它在搭配锐龙9 9950X3D实测PBO与X3D GAMING MODE下依旧能提供的高负载稳定表现。
综合来看，无论是追求极限内存频率的超频发烧友，还是希望通过X3D GAMING MOD和PBO极致压榨游戏帧数的玩家，这款主板都能提供可靠而强大的支持。它不仅完美传承了UNIFY系列一贯的纯黑高端基因，更针对AM5平台特性进行了深度打磨，在做工、扩展、BIOS易用性和细节体验上均达到了MEG系列顶级水准。
如果想要打造高性能锐龙AM5平台，尤其对内存特化超频和处理器潜力挖掘有较高要求，那么微星MEG X870E UNIFY-X MAX暗影主板绝对是接下来最值得考虑的旗舰之选。
